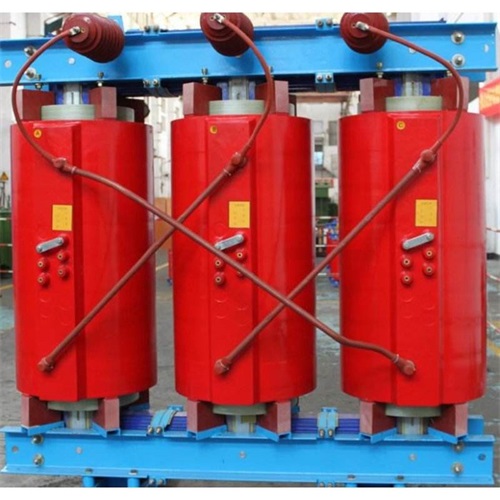

SCB13-4000KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-10-13 人氣：114912
干式變壓器從組成與制作過程來說，是屬于體力勞動和技術活的相結合。而組裝過程中，則是勞動密集型行業。從繞線、絕緣、組裝等一系列環節來說，都是勞動密集性產業，無法實現統一機械化生產，都需要手工來完成。
干式變壓器生產廠家來與大家了解一下干式變壓器的基本構成：干式變壓器器身：銘鋼片、繞組，這是干式變壓器的主體。其次是外殼，放置器身，保護器身，裝絕緣油用。再次是油枕，干式變壓器油面因溫度升高，多余的油流入油枕，儲油作用。絕緣套管，引出線加保護。后是腳輪，安裝移動用。這五個方面相互作用，缺一不可。
當然干式變壓器在開始投入生產之前，需要設計，在確認設計時，我們需要注意的是繞姐和絕緣這兩方面。首先確認圖紙是否與生產產品相符，確認其容量無誤后再看線規，找出線規后確認匝數。其次確認是何種接線方式(星型和三角型)，高壓圖紙要看其分接出頭，數好出頭匝數，低壓看好是何種繞線方式，出頭長度，換位位置，繞組的內外徑，幅向大小等。其次根據線圈內經算出紙筒紙板長寬度，其次從圖紙編號找出端絕緣長度圖紙，包括油道墊塊和瓦楞紙油道厚度，依次找出端圈及上下鐵軛絕緣。
在第一段的dhl位置上開始繞制第一匝線圈，開始處要預留一定的dhl長度導線。如繞一圈，用玻璃布帶固定在模具上，令始繞頭處于分接區的dhl突出部分。按照規定的dhl每層匝數繞制，允許底層多繞1～2匝。層間放置圖紙規定網格板EGT。導線的dhl排列可以不要太緊密，只要尺寸允許，應當有一定的dhl空隙，每段繞制完成后，線段的dhl總匝數要符合圖紙。第一段繞制完成后，出A頭。
第三段繞制：繞制方法同第一段。因為第三段是分接段，在干式變壓器高壓線分接匝數處出分接線，出線方式同油浸線圈，用無紡布包扎，加強絕緣。第三段繞制完成后出A6 A4 A2接頭。
第二四段的dhl繞制：繞線模具，床頭、床尾方向換向。當第一段繞完后，松開床頭，用吊車吊起模具使模具翻轉180°，夾緊模具軸，開始繞制第四段，方法用繞制第一段，出X頭。第四段繞完后，開始繞制第二段，其方法如繞制第三段，出A1，A3，A5分接頭。包外絕緣2.4網格板GT四段繞完后檢查各部尺寸，合格后外包2.4網格板EGT隨后用玻璃布帶固定緊。在干式變壓器高壓線圈的饒制工作全部完后，帶模下機床，繞制完成干式變壓器。
