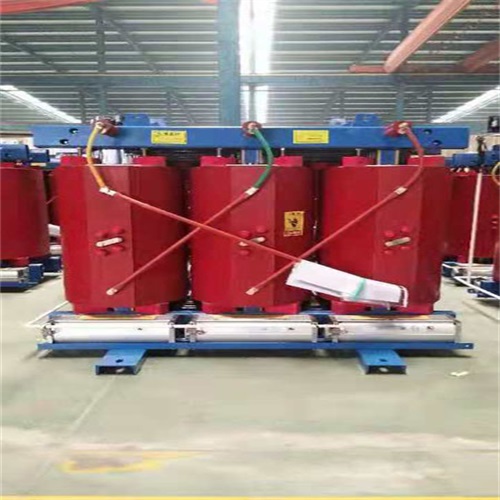

SCB14干式變壓器絕緣規范

　　SCB14干式變壓器的絕緣規范主要包括以下核心內容：

　　一、絕緣材料標準

　　H級絕緣材料

　　SCB14干式變壓器通常采用H級絕緣材料，如Nomex紙或改性環氧樹脂。Nomex紙是一種耐高溫的芳綸材料，能在180℃環境下長期工作，遠超普通紙張的100℃耐溫極限。這種材料的應用顯著提升了變壓器的耐高溫性能，減少了因絕緣老化導致的故障風險。

　　環氧樹脂澆注工藝

　　繞組生產時被放入模具，通過真空壓力設備將液態環氧樹脂灌入，凝固后形成密實的絕緣層。這種工藝能減少材料中的氣泡和雜質，避免局部放電現象，從而提升絕緣可靠性。據測試，采用該工藝后，絕緣可靠性能可提升30%以上。

　　二、絕緣系統性能要求

　　耐高溫性能

　　H級絕緣材料的長期允許工作溫度可達180℃，確保變壓器在高溫環境下穩定運行。例如，在持續高溫負載條件下，H級絕緣能有效防止絕緣層碳化或開裂，延長變壓器使用壽命。

　　局部放電控制

　　通過優化澆注工藝和材料選擇，SCB14干式變壓器的局部放電量被嚴格控制在較低水平。局部放電是絕緣劣化的重要誘因，低放電量設計顯著提升了變壓器的運行可靠性。

　　機械強度與防護

　　繞組表面光滑無裂縫，環氧樹脂包裹層形成堅固的機械保護殼，可抵御運輸、安裝過程中的機械沖擊。同時，外殼防護等級通常達到IP20或IP23，能防止直徑大于12mm的固體異物(如手指、工具)進入，避免誤觸帶電部分;IP23等級還能防淋水，適應戶外或多塵環境。

　　三、絕緣試驗與檢測標準

　　外施耐受電壓試驗

　　對高壓繞組施加高于額定電壓數倍的高壓(如10kV繞組施加35kV高壓)，持續1分鐘，檢驗絕緣層是否被擊穿。該試驗確保變壓器能承受電網中的過電壓沖擊。

　　局部放電試驗

　　使用專業儀器檢測繞組內部是否存在微小放電現象。放電現象可能表明絕緣存在缺陷(如氣泡、雜質)，通過該試驗可提前發現并排除隱患。

　　溫升試驗

　　讓變壓器帶滿負荷運行，監測繞組和鐵芯的溫度，確保不超過設計值(如H級絕緣的溫升限值為125K)。溫升試驗驗證了變壓器在長期高負載下的熱穩定性。

　　四、絕緣等級與分類

　　F級與H級選擇

　　SCB14干式變壓器的絕緣等級通常為F級(最高允許溫度155℃)或H級(180℃)。H級絕緣適用于高溫、高負載或環境惡劣的場景(如冶金、化工行業)，而F級絕緣可滿足一般工業和商業需求。

　　防護等級定制

　　根據安裝環境，外殼防護等級可在IP00至IP23間選擇。例如，室內清潔環境(如配電房)可選IP20，潮濕或多塵場所(如地下室)需IP23，戶外應用則需加裝防雨罩并定制更高防護等級。

　　五、絕緣維護與監測

　　定期清理

　　每半年清理外殼和通風孔的灰塵，防止灰塵積累導致爬電(電流沿臟污表面跳火)，這是常見的安全隱患。

　　溫控系統檢查

　　定期檢查溫控器和風機，確保報警和散熱功能正常。溫控系統可實時監測繞組溫度，在過載或高溫時觸發報警或啟動風機散熱。

　　遠程監控功能

　　部分SCB14變壓器配備RS485通信接口，支持遠程監控絕緣狀態和運行參數(如溫度、負載率)，便于運維人員及時響應異常情況。
