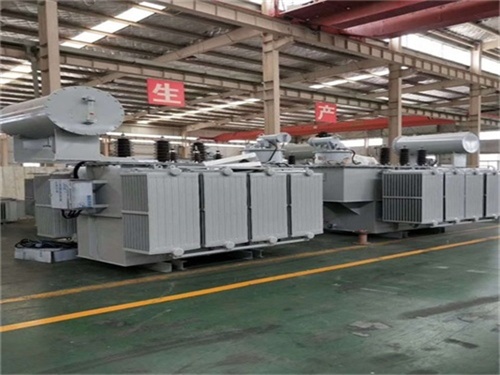

S22油浸式變壓器可以降壓?jiǎn)?/h1>

作者：變壓器廠   日期：2025-07-23  人氣：30

　　S22油浸式變壓器可以降壓，其核心功能是通過電磁感應原理實現電壓的變換(包括升壓和降壓)，具體原理、應用場景及注意事項如下：

　　一、S22油浸式變壓器的降壓原理

　　電磁感應定律

　　變壓器基于法拉第電磁感應定律工作，通過改變?cè)?高壓側)和副邊(低壓側)的繞組匝數比(N1/N2)，實現電壓的變換。降壓時，副邊繞組匝數(N2)少于原邊繞組匝數(N1)，電壓關系為：

　　U2U1=N2N1(U1>U2)

　　例如，若原邊電壓為10kV，匝數比為50:1，則副邊電壓為200V。

　　S22型號特性

　　S22是新一代油浸式配電變壓器，采用非晶合金鐵芯或高導磁率硅鋼片，結合全密封波紋油箱和植物絕緣油(如天然酯)，具有以下優勢：

　　高效節能：空載損耗較S13型降低15%~20%，負載損耗降低8%~10%。

　　環保安全：絕緣油可生物降解，火災風險低于傳統礦物油。

　　過載能力強：短時過載能力達1.5倍額定容量(持續2小時)，適應負荷波動。

　　二、S22油浸式變壓器的典型降壓應用場景

　　電力系統配電

　　高壓降壓至中壓/低壓：將110kV或35kV高壓電降至10kV或0.4kV，供工業園區、商業建筑或居民區使用。

　　示例：某工廠需將10kV高壓電降至400V供設備使用，可選用S22-1000kVA/10/0.4kV變壓器。

　　新能源并網

　　光伏/風電降壓：將逆變器輸出的高壓直流電(如800V)通過變壓器降至380V交流電，并入低壓電網。

　　儲能系統：在電池儲能系統中，變壓器將電池組的高壓(如750V)降至配電電壓等級。

　　工業特殊用電

　　電爐/電焊機供電：將高壓電降至適合電加熱或電弧焊接的電壓(如幾十伏至幾百伏)。

　　電機驅動：為大型電機提供降壓?jiǎn)?dòng)支持，減少啟動電流沖擊。

　　三、S22油浸式變壓器降壓時的關鍵參數與選型

　　額定容量(kVA)

　　根據負載總功率(kW)和功率因數(cosφ)選擇變壓器容量：

　　S=cosφP(通常取 cosφ=0.8～0.9)

　　示例：負載功率為800kW，功率因數0.85，則變壓器容量需≥800/0.85≈941kVA，可選S22-1000kVA。

　　電壓比(變比)

　　明確原邊(輸入)和副邊(輸出)電壓等級，如10kV/0.4kV、35kV/10kV等。

　　調壓方式：

　　無勵磁調壓：需停電后手動調整分接開關(通常±5%調壓范圍)。

　　有載調壓(OLTC)：可帶負荷調整電壓(調壓范圍±10%~±15%)，適用于電壓波動大的場景。

　　短路阻抗(Uk%)

　　短路阻抗影響電壓調整率和短路電流：

　　降壓場景：通常選擇Uk%=4%～6%，平衡電壓波動和損耗。

　　大容量或遠距離輸電：可選Uk%=8%～10%，限制短路電流。

　　連接組別

　　常見連接方式：

　　Dyn11：高壓側三角形連接(D)，低壓側星形連接且中性點引出，適用于三相不平衡負載。

　　Yyn0：高壓側星形連接(Y)，低壓側星形連接且中性點引出，適用于照明負載。

　　四、S22油浸式變壓器降壓運行的注意事項

　　負載管理

　　避免長期過載：過載會導致繞組溫升過高，加速絕緣老化，縮短壽命。

　　三相平衡：三相負載不平衡率應≤15%，防止局部過熱。

　　溫度監控

　　頂層油溫：正常運行時≤95℃，最高不得超過105℃(油浸式變壓器溫升限值：A級絕緣≤65K，F(xiàn)級≤100K)。

　　繞組溫度：通過埋入式傳感器監測，溫升限值與絕緣等級匹配(如F級≤100K)。

　　油質維護

　　定期取樣檢測：每3年檢測一次油色譜、微水、介損等指標，判斷絕緣油是否劣化。

　　補油或換油：若油質不合格，需補充或更換同型號絕緣油(如S22常使用天然酯絕緣油)。

　　防護與接地

　　防護等級：根據環境選擇IP23(防塵防濺水)或IP44(防塵防水)。

　　接地電阻：獨立接地網電阻≤4Ω，與防雷接地共用時≤1Ω。

　　五、S22油浸式變壓器與干式變壓器的降壓對比

特性	S22油浸式變壓器	SCB18干式變壓器
冷卻方式	油自然循環冷卻（ONAN）	空氣自然冷卻（AN）或強迫風冷（AF）
適用環境	戶外或室內（需防護等級）	室內（干燥、無腐蝕性氣體）
過載能力	短時過載1.5倍（2小時）	短時過載1.2倍（1小時）
維護成本	需定期檢測油質，維護成本較高	免維護，僅需定期除塵
噪音水平	60~70dB（1000kVA）	50~60dB（1000kVA）
成本	較低（同容量下）	較高（約高20%~30%）

　　六、總結與建議

　　S22油浸式變壓器完全具備降壓功能，適用于電力系統配電、新能源并網及工業特殊用電場景。

　　選型關鍵：根據負載容量、電壓比、短路阻抗和連接組別合理選擇型號，優先選用有載調壓(OLTC)型號以應對電壓波動。

　　運維重點：加強溫度監控、油質管理和負載平衡，定期進行預防性試驗(如絕緣電阻、耐壓試驗)，確保安全運行。

　　替代方案：若環境濕度大或?qū)Ψ阑鹨蟾撸煽紤]SCB18干式變壓器，但需權衡成本與維護便利性。
