S22油浸式變壓器空載負載

　　S22油浸式變壓器空載負載參數及特性如下：

　　一、空載損耗與負載損耗特性

　　空載損耗顯著降低

　　S22變壓器通過優化鐵芯結構(如五級接縫、不疊上鐵軛硅鋼片不涂漆處理)和采用高性能硅鋼片，空載損耗較S13變壓器降低約20%，較S20變壓器降低約10%。例如：

　　1000kVA容量：S22空載損耗為665W，而S13為830W，S20為745W。

　　2000kVA容量：S22空載損耗為1085W，較S13(未明確數據)和S20(未明確數據)更低，符合一級能效標準。

　　負載損耗優化設計

　　S22變壓器采用高導電率無氧銅導線、縮小絕緣體積、提高繞組填充系數等措施，負載損耗較S13降低約28%-30%，較S20降低約10%。例如：

　　1000kVA容量：S22負載損耗為7415W，而S13為10300W，S20為8240W。

　　2000kVA容量：S22負載損耗為13180W，顯著低于S13和S20。

　　二、能效等級與節能效果

　　一級能效標準

　　S22變壓器符合GB 20052-2020《電力變壓器能效限定值及能效等級》一級能效要求，是油浸式變壓器中的節能標桿產品。其總損耗(空載+負載)較S13降低約25%-30%，較S20降低約10%-15%。

　　長期經濟性

　　電費節省：以1000kVA變壓器為例，S22較S13每年節省電費約20,399.85度(按滿負荷運行計算)，較S20節省約6,121.05度。按1元/度電價計算，S22較S13三年可回本，較S20五年內回本。

　　碳減排：長期運行可顯著減少二氧化碳排放，符合綠色低碳發展趨勢。

　　三、技術參數與結構優勢

　　核心參數范圍

　　容量：覆蓋30kVA至25000kVA，滿足不同場景需求。

　　電壓等級：支持10kV、35kV等常見電壓。

　　短路阻抗：通常為4%-6%，具體取決于容量和設計。

　　空載電流：≤1.5%(典型值)，低于S13和S20。

　　結構創新

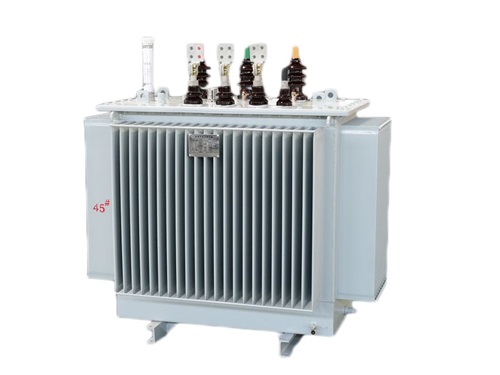

　　全密封設計：取消儲油柜，采用波紋油箱自動補償油體積變化，防止油劣化和絕緣老化，實現免維護運行。

　　低噪聲：通過優化鐵芯和繞組結構，噪聲水平較國標平均下降20%，適用于居民區等對噪聲敏感的場景。

　　抗短路能力強：通過改進繞組絕緣結構和安匝平衡設計，提升抗短路能力，保障運行穩定性。

　　四、應用場景與優勢

　　適用領域

　　S22變壓器廣泛應用于城市配電、工礦企業、電力工程、交通、礦山、冶金、建筑、石化等行業，尤其適合對能效和環保要求較高的場景。

　　綜合優勢

　　節能性：一級能效標準，長期運行成本低。

　　可靠性：全密封結構和優質材料延長使用壽命(通常≥20年)。

　　環保性：低損耗設計減少能源浪費和碳排放。

　　適應性：支持多種容量和電壓等級，滿足多樣化需求。
