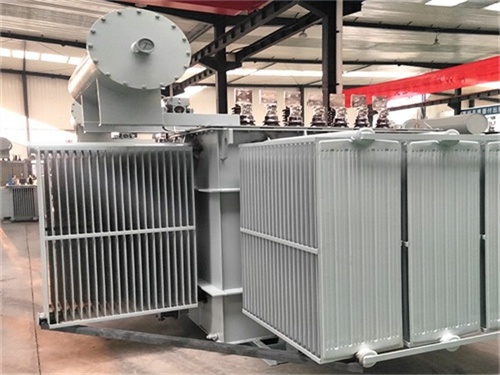

油浸式變壓器

電力變壓器安裝注意事項

1、合理選擇配電變壓器的安裝地點
配電變壓器的安裝即要滿足用戶電壓的要求，且盡量避免將配電變壓器安裝在荒山野嶺，易遭雷電襲擊又遠離居民區的地方，這樣不便于運行人員定期維護，不便于工作人員管理。
2、合理選擇配電變壓器的容量
合理選擇配電變壓器的容量也十分重要，既不能造成配電變壓器過負荷燒壞，也不能造成大馬拉小車式的浪費。應根據用戶負荷情況，統計容量，合理選擇配電變壓器容量。如：一臺100kV˙A的配電變壓器，功率因數為0.85時，它能帶85kW負荷。
3、加強用電負荷的測量
在用電負荷高峰期，應加強對每臺配電變壓器負荷的測量，必要時增加測量次數，對三相電流不平衡的配電變壓器應及時調整，防止中性線電流過大容易燒斷引線造成用戶設備燒壞。
4、避免在配電變壓器上安裝低壓計量箱
應逐漸撤除偏遠山區配電變壓器臺區上安裝的低壓計量箱盡可能改為室內安裝，如前幾年我局消滅無電鄉時，為便于管理防止電量損失，對邊遠山區都安裝了低壓計量箱，由于長時間運行，計量箱玻璃損壞或配電變壓器低壓樁頭損壞不能及時進行更換，致使因雨水等原因燒壞電能表引起配電變壓器受損。
5、合理配置配電變壓器高低壓熔斷器熔體
配電變壓器高低壓熔斷器熔體配置不合理，容易造成配電變壓器嚴重過載而燒壞配電變壓器。高低壓熔體配置應遵循：①容量在100kV˙A以下的變壓器配置2.0～3.0倍額定電流的熔絲體;②容量在100kV˙A以上的變壓器配置1.5～2.0倍額定電流的熔體;③低壓側熔絲應按額定電流稍大一點配置。
6、不宜私自調節分接開關
由于冬夏兩季用電負荷的差異，電壓高低略有差異，為達到電壓的需求，有些農村電工隨意調節分接開關而不進行相關測試，造成分接開關不到位，引起相間短路而燒壞配電變壓器。
7、配電變壓器高低加裝絕緣罩
為防止自然災害和外力破壞，必要時對道路狹窄的小區和森林保護區加裝高低壓絕緣罩，防止配電變壓器上掉東西引起低壓短路燒壞變壓器。
8、配電變壓器高低壓側均應加裝避雷器
對多雷區配電變壓器高低均應加裝避雷器，避雷器質量不合格或故障時沒有及時更換，易遭雷電襲擊燒壞變壓器。每年雷雨季節，應把避雷器送往修試部門試驗合格后及時安裝，禁止使用不合格的產品。
9、定期測量配電變壓器接地電阻
配電變壓器經長期運行(尤其是接地引線采用鋁線代替)出現嚴重氧化，接地電阻增大，再加上地埋接地體銹蝕、斷裂，造成中性點電位偏移，當雷擊或過電壓時，易引發事故。按規程接地裝置應滿足：100kV˙A以下配電變壓器接地電阻不大于10Ω，100kV˙A以上配電變壓器接地電阻不大于4Ω。
10、加強日常管理
定期巡視線路，砍伐樹木，防止樹枝碰在導線上引起低壓短路燒壞配電變壓器。工作人員對配電變壓器缺乏日常管理使變壓器長期缺油運行，呼吸器末安裝或不及時更換硅膠，使配電變壓器進水受潮，容易引發事故。配電變壓器本身存在質量問題，由于配電變壓器安裝地點較遠，有些施工人員擅自把未經試驗的配電變壓器投入運行，臨時用電，而燒壞變壓器。
11、定期檢查配電變壓器低壓引線
嚴禁用導線自身做線鼻子，直接上到配電變壓器低壓樁頭上，要定期檢查、堅固引線與配電變壓器樁頭的接點，防止因松動而燒壞配電變壓器低壓樁頭。要使配電變壓器長期安全運行，少出故障，作為運行管理人員，一定要做到勤檢查、勤維護、勤測量，及時發現問題及時處理，避免故障擴大而燒壞配電變壓器。

山東德潤變壓器有限公司
聯 系 人：馬經理
手 機：13706354419

手 機：13806350849

變壓器型號含義 變壓器規格型號 變壓器的安全操作規程
變壓器幾乎在所有的電子產品中都要用到，它原理簡單但根據不同的使用場合（不同的用途）變壓器的繞制工藝會有所不同的要求。變壓器變壓器型號含義，變壓器規格型號，變壓器的安全操作規程介紹。
變壓器型號含義 變壓器規格型號 變壓器的安全操作規程
變壓器型號含義 變壓器規格型號
1.變壓器的規格型號比較多，不同種類規格其含義也有所不同。

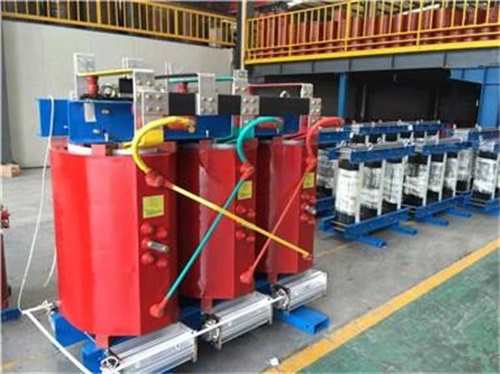

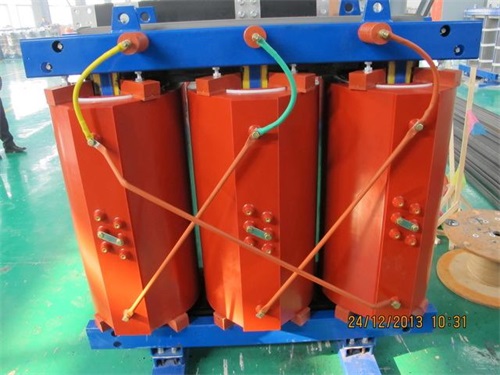

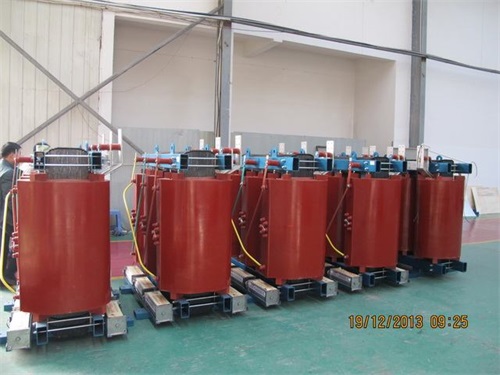

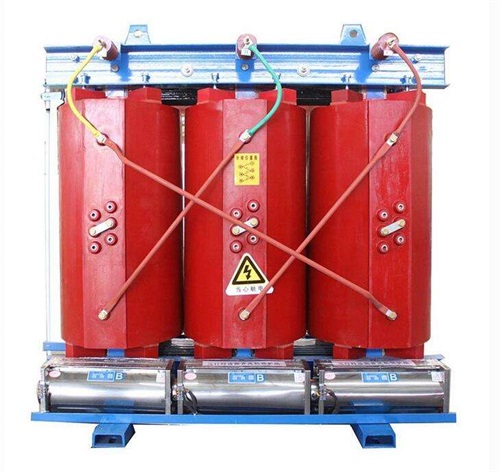

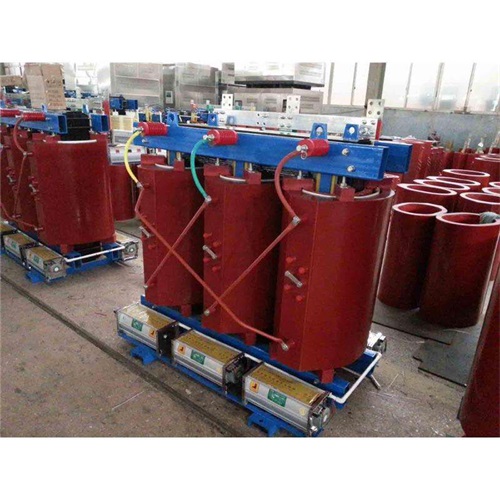

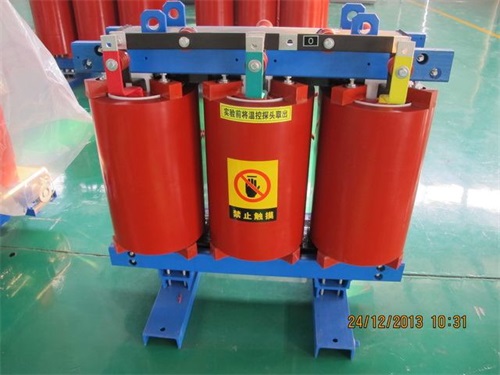

2.常見的例如：干式變壓器
"SCB10－1000KVA／10KV／0.4KV"干式變壓器表示的含義：
S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。
C的意思表示(干式變壓器)繞組為樹脂澆注成形固體。
B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。
10的表示是設計序號，也叫技術序號。
1000KVA則表示此臺變壓器的額定容量(1000千伏安）。
10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。
3.常見的"電力變壓器"規格型號表示的含義
電力變壓器的型號：通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料的符號，以及變壓器容量、額定電壓、繞組連接方式組成。
4例如："SFSZ9-31500/110"變壓器型號含義
S:三相，F:風冷，S:三繞組，Z:有載調壓，9:設計序號9型。
31500:額定容量為31500kVA
110:一次側額定電壓110kV

電力變壓器內部過熱故障問題和防護措施
電力系統做為我國經濟發展及人均正常生活、學習的重要保障，對我國整體經濟建設目標的實現都是十分重要的。而供電設備中變壓器所起到的作用又是不容忽視的。因此，保證變壓器的安全是電力系統目前最為重視的事情，也是電力系統可持續發展的重要保證。
　　1 變壓器的作用
　　所謂的變壓器，主要是指利用電感原理來使義流電壓發生改變的裝置，它主要是由初級電圈、鐵芯所組成。如圖1所示。
　　在供電系統中，變壓器主是用于變換電壓、變換電流、變換阻抗能力、隔離電壓、穩定電壓等，保證供電設備的正常運行。
　　供電系統運行中，變壓器主要是起著絕緣及散熱的作用。在供電系統正常運行中，變壓器對設備運行中所產生的熱量具有很好的疏通功能，能保證供電設備不會因內部過熱而產生故障問題或是設備的損壞問題。另外，變壓器在改變供電電壓的同時，對功率有改變是不會有任何影響的，因此，當電壓發生改變時，電流也會隨之發生改變，使電阻發生變化，因此，在供電系統中，變壓器主要是起到了絕緣的作用。
　　除此之外，在電路振蕩中，變壓器除了可以阻容，還可以進行自身的電路耦合振蕩，因此，變電器還具有選頻回路諧振作用。
　　2 引起變壓器內部過熱的原因
　　變壓器是保證供電設備正常運行的基礎，對設備運行中產生的熱量具有很好的疏散功能。因此，一但變壓器內部過熱，勢必會給供電設備的正常運作帶來巨大的影響。就目前來看，諸多供電系統運行中，由于變壓器內部過熱而產生的故障是十分普遍的。那么，想要解決這一問題，首先要對引起變壓器內部過熱的原因進行分析。
　　2.1 分接開關故障引起的變壓器內部過熱
　　對于分接開關引起的變壓器內部過熱故障約占整體故障的50%左右，這種情況主要發生在變壓器頻繁調壓以及電流負荷量較大的變壓器中。由于頻繁調壓而使接觸開關之間的接頭磨損現象十分嚴重，而使電流經過時所產生的熱量會使變壓器接頭開關彈性能力下降，從而導致兩接頭之間的壓力下降，這種現象往往會使兩接頭之間的電阻壓力增加，從而導致接觸電阻之間的發熱量增大，而發熱源又加大了兩接頭之間的線路表面氧化現象，從而形成了一種惡性循環，使變壓器內部因過熱而發生損壞。
　　例如：某電廠20MVA有載變壓器，由于工廠負責人員對變壓器分接開關的接觸問題沒有做到足夠的重視，使供電設備運行中電阻接觸壓力不斷增大，從而使兩接頭之間的金屬零件因溫度過熱而燒化，而在操作人員進行變壓器調壓時，使變壓器中間起弧而引起短路現象，甚至引起了變壓器起火爆炸，造成了變壓器損壞的同時對企業的正常經營帶來阻力。
　　2.2 引線接口故障引起的變壓器內部過熱
　　引線接頭問題所引起的變壓器內部過熱也是一個十分常見的因素。這類問題主要是發生在變壓器低繞阻與變壓器套管相連接的位置上。因這種接口為固定式接口，因此，出現故障的主要原因是由于設備檢修人員在檢修結束后對接口處的螺絲穩固性沒有做好檢查，使變壓器在強大的電流運行下接觸面位置發生氧化，從而形成了較大的電阻，再由強大的接觸電阻逐漸使變壓器內部產生發熱現象，從而導致變壓器的嚴重損壞
　　2.3 鐵芯故障引起的變壓器內部發熱
　　在變壓器運行過程中，由鐵芯所引起的變壓器內部發熱情況也是十分普遍的。一般情況下，只允許鐵芯一點接地連接。但目前有些變壓器運行中，常常會出現多點接地現，從而形成了一種多點電位感應狀態，使變壓器內部形成一種一流運行模式，從而使變壓器內部不斷發熱，最終導致變壓器燒毀。
　　3 變壓器內部發熱的預防措施
　　變壓器正常運作是保證供電系統正常工作的前提。因此，電力系統及相關部門針對引起變壓器內部發熱的原因做出了幾點預防措施，具體如下：
　　3.1 分接開關故障的預防措施
　　針對由分接開關而引起的變壓器內部過熱故障，主要對分接開關進行切換4000次及最少運行3個月的油鐨譜分析，并且每年要對變壓器分接開關做定期的電阻直流檢測，如果發現異常情況，要對分接開關進行及時的抽離檢查，以保證變壓器的安全。另外，對于無勵磁調壓變壓器來說，要在設備投入運行前對繞阻直流電壓進行檢測，檢測合格后方可投入運營。同時，對經常出現大幅度調壓以及電壓負荷過大的變壓器要進行隨時的檢測及試驗，必要時對變壓器做油色譜分析，以確保變壓器在運行過程中的安全性。
　　3.2 引線接口故障的預防措施
　　針對由引線接口引起的變壓器發熱現象，首先對大型的變壓器安裝及檢修后要對直流電阻進行檢測，并對此類變壓器做油色譜分析處理。另外，對于變壓器在運行狀態下來講，主要是利用紅外線測溫儀器對運行中的變壓器溫度進行檢測，一但發現異常情況時，要及時對變壓器做油色譜分析處理，必要時對直流電阻進行檢測，做停電處理。
　　3.3 鐵芯故障的預防措施
　　針對因鐵芯故障引起的變壓器內部發熱問題，首先要利用電擊法對變壓器進行放電處理，同時，采用低壓交流沖擊法對變壓器實行電量的疏散處理。另外，還可以在鐵芯外部與地面連接處增加一個電阻，以減低鐵芯接地電流對變壓器的損壞。除此之外，如果當故障點無法及時處理時，要將故障點與鐵芯的正常接地點移至同一位置上，以降低電流循環給變壓器帶來的危害。
　　4 結語
綜上所述，保證變壓器運作安全是供電設備正常工用的必要條件。因此，在變壓器檢修中，要針對故障所在進行定點維修，才能保證變壓器的運行安全，也才能保證電力系統的運營安全。
