S22油浸式變壓器高壓焊接

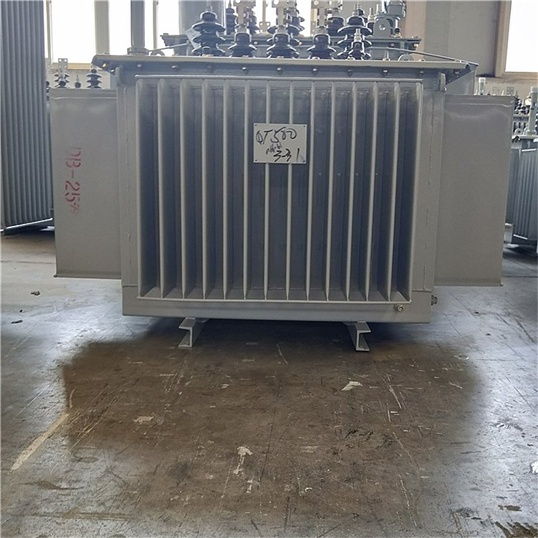

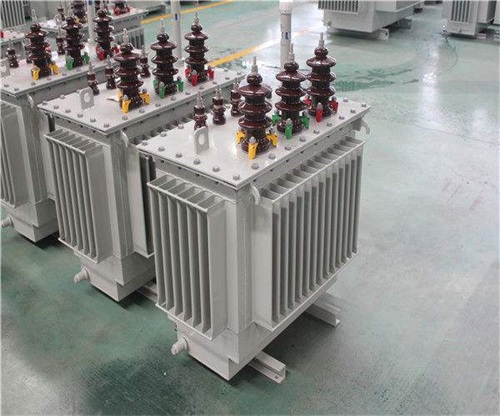

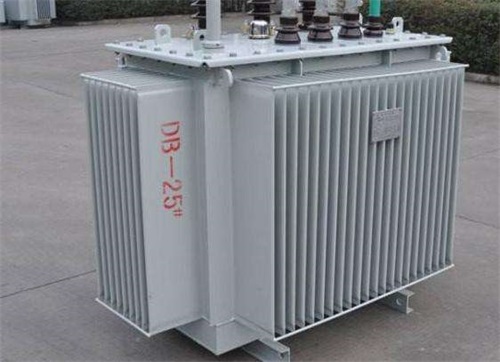

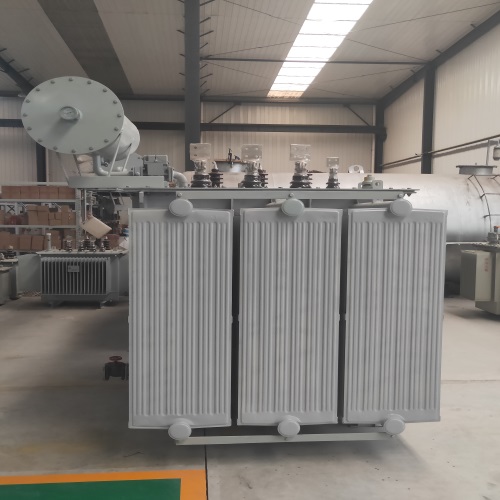

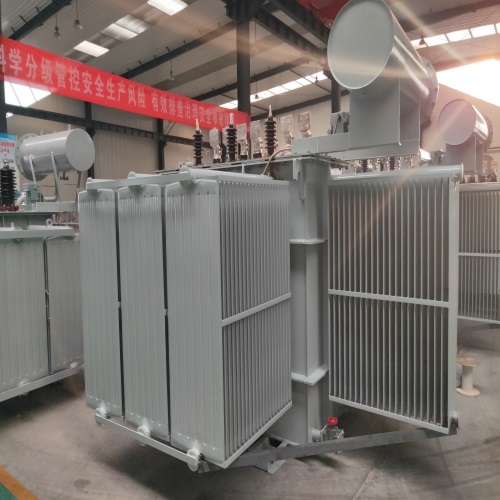

S22油浸式變壓器高壓焊接技術解析
高壓焊接是S22油浸式變壓器制造中的關鍵工藝，直接影響設備的絕緣性能、機械強度及長期運行可靠性。以下從焊接工藝要求、常見缺陷與預防、質量控制要點及技術發展趨勢四方面系統闡述，結合行業案例與標準規范，為用戶提供專業指導。
一、S22油浸式變壓器高壓焊接的核心要求
S22變壓器高壓側(通常為10kV~35kV)焊接需滿足以下技術標準：
要求類別 具體要求
| 依據標準 | ||
|---|---|---|
| 材料兼容性 | 焊接材料與變壓器油箱（Q235B/Q345B鋼）及高壓套管法蘭材質匹配，避免電化學腐蝕。 | GB/T 700-2006（碳素結構鋼） |
| 機械強度 | 焊縫抗拉強度≥母材的85%，抗剪強度≥母材的70%，通過1.5倍額定壓力水壓試驗。 | GB/T 15169-2003（鋼熔化焊焊縫） |
| 密封性 | 焊縫泄漏率≤1×10?? Pa·m3/s（氦質譜檢漏），確保全密封結構無滲漏。 | JB/T 501-2006（變壓器試驗導則） |
| 電氣絕緣 | 焊縫表面粗糙度≤Ra6.3μm，避免尖端放電；焊接殘余應力≤150MPa，防止絕緣油老化。 | GB/T 1094.3-2017（絕緣水平） |
關鍵點：
材料匹配：高壓套管法蘭多為不銹鋼(如304L)，需采用ER308L焊絲(奧氏體不銹鋼焊材)。
應力控制：焊接后需進行去應力退火(550℃~600℃，保溫2小時)，降低絕緣油氧化速率。
二、高壓焊接常見缺陷與預防措施
| 缺陷類型 | 成因分析 | 預防措施 |
|---|---|---|
| 氣孔 | 焊接區域油污、水分未清理；保護氣體（Ar/CO?）流量不足。 | 焊接前用丙酮清洗焊縫，保護氣體流量≥15L/min，濕度≤60%RH。 |
| 裂紋 | 焊接順序不當導致應力集中；母材含碳量過高（>0.25%）。 | 采用對稱焊接法，母材含碳量≤0.22%，必要時預熱至150℃~200℃。 |
| 未熔合 | 電流過小或焊接速度過快；坡口角度不足（<30°）。 | 電流調整至180A~220A（Φ1.2mm焊絲），坡口角度≥35°，根部間隙2mm~3mm。 |
| 變形超差 | 工裝夾具剛性不足；焊接順序不合理。 | 使用專用反變形夾具，先焊收縮量大的焊縫，后焊收縮量小的焊縫。 |
行業案例：
某變壓器廠氣孔問題：因油箱內壁未徹底除銹，導致高壓套管根部焊縫氣孔率超標。解決方案：增加噴砂除銹工序(Sa2.5級)，氣孔率降至0.5%以下。
某風電項目裂紋問題：焊接后未去應力退火，導致變壓器運行1年后焊縫開裂。改進措施：增加退火工藝，并通過10年壽命試驗驗證。
三、高壓焊接質量控制要點
工藝文件
編制《高壓焊接工藝規程》(WPS)，明確焊接參數(電流、電壓、速度)、坡口形式及檢驗標準。
示例：
材料：Q345B鋼板(母材)+ ER50-6焊絲(藥芯焊絲)。
參數：電流200A~240A，電壓24V~28V，速度25cm/min~30cm/min。
人員資質
焊工需持特種設備焊接操作證(項目代號SMAW-Ⅱ-1G-12-F3J或GMAW-Ⅱ-1G-12-F3J)。
每年進行實操考核，合格率需達100%。
過程監控
實時監測：采用焊接電流/電壓傳感器，數據記錄保存≥5年。
層間溫度：≤250℃(紅外測溫儀檢測)。
檢驗方法
-
檢驗項目 方法 合格標準 外觀檢查 目視+放大鏡（5倍） 無裂紋、夾渣、咬邊深度≤0.5mm。 無損檢測 100%射線探傷（RT）+ 20%超聲探傷（UT） RT：Ⅱ級合格；UT：Ⅰ級合格。 密封性測試 氦質譜檢漏儀 泄漏率≤1×10?? Pa·m3/s。 四、技術發展趨勢與優化方向
自動化焊接
機器人焊接：采用六軸機器人(如KUKA KR 16)，焊縫重復定位精度±0.1mm，效率提升40%。
激光-電弧復合焊：焊接速度可達3m/min，熱影響區縮小30%，適用于薄壁油箱(<3mm)。
新材料應用
高強鋼：使用Q690D鋼(屈服強度690MPa)，油箱重量減輕20%，但需開發匹配焊材(如ER100S-G)。
耐候鋼：采用09CuPCrNi-A鋼，免涂裝防腐，壽命延長至30年。
數字化管理
焊接參數追溯系統：通過MES系統記錄焊工、焊材、設備參數，實現全生命周期追溯。
AI缺陷識別：基于深度學習的焊縫圖像識別，準確率≥98%。
五、總結與建議
核心結論：
S22油浸式變壓器高壓焊接需兼顧機械強度、密封性、電氣絕緣三重目標，工藝控制精度要求高。
自動化與數字化技術是提升焊接質量、降低制造成本的關鍵方向。
用戶建議：
采購方：要求廠商提供焊接工藝評定報告(PQR)、焊工資質證書及無損檢測記錄。
制造方：
優先采用機器人焊接，減少人為因素影響。
建立焊接數據庫，通過大數據分析優化參數。
風險提示：
避免為降低成本使用非標焊材(如普通碳鋼焊絲替代不銹鋼焊絲)，可能導致焊縫腐蝕。
嚴禁在雨天或濕度>80%環境下露天焊接，否則需搭建防潮棚并除濕。
通過嚴格遵循焊接規范、引入先進技術并強化過程管理，可確保S22油浸式變壓器高壓焊接質量，為設備長期安全運行提供保障。
