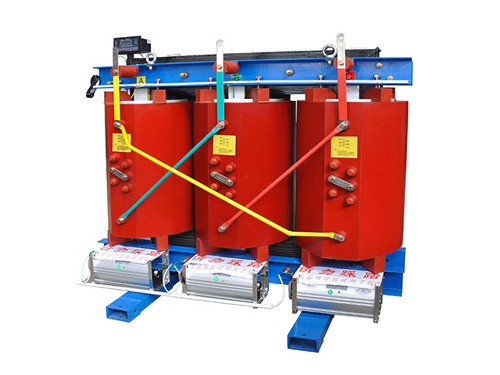

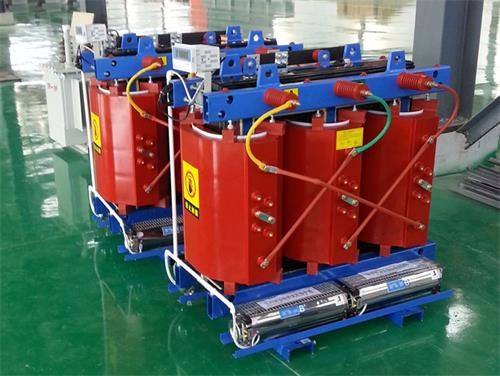

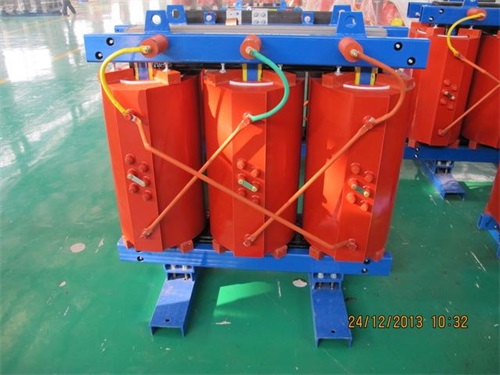

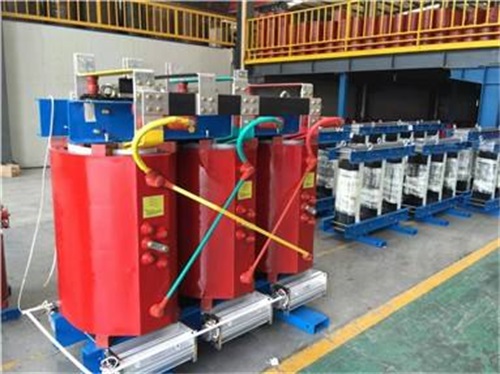

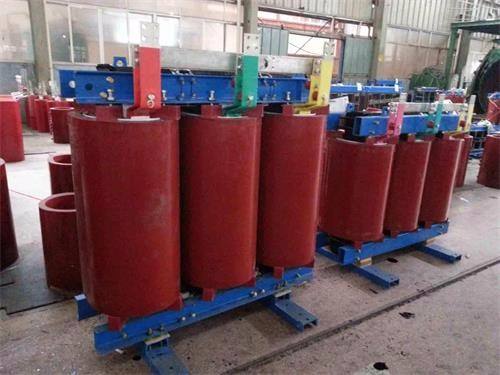

SCB14干式變壓器損耗表
SCB14干式變壓器屬于二級能效產品，不同容量下的空載損耗和負載損耗有明確標準，以下為部分典型規格的損耗值及關鍵參數：
| 額定容量（kVA） | 空載損耗（W） | 負載損耗（W，75℃） | 阻抗電壓（%） | 聯結組標號 |
|---|---|---|---|---|
| 30 | 130 | 640 | 4 | Yyn0 |
| 50 | 185 | 900 | ±2×2.5% | Dyn11 |
| 80 | 270 | 1415 | 1.5 | - |
| 100 | 270 | 1415 | 1.5 | - |
| 125 | 320 | 1665 | 1.3 | - |
| 160 | 365 | 1915 | 1.3 | - |
| 200 | 420 | 2275 | ±2×2.5% | - |
| 250 | 490 | 2485 | 1.1 | - |
| 315 | 600 | 3125 | 1 | - |
| 400 | 665 | 3590 | 1 | - |
| 500 | 790 | 4390 | ±2×2.5% | - |
| 630 | 885 | 5365 | 0.85 | - |
| 800 | 1035 | 6265 | 0.85 | - |
| 1000 | 1205 | 7315 | 0.85 | - |
| 1250 | 1420 | 8720 | 0.85 | - |
| 1600 | 1665 | 10555 | 0.85 | - |
| 2000 | 2075 | 13005 | 0.7 | - |
| 2500 | 2450 | 15445 | 0.7 | - |
損耗特點分析：
空載損耗優化：采用80牌號硅鋼片鐵芯，較上一代產品(如SCB12)降低15%-20%。例如1000kVA機型空載損耗從1700W降至1205W，年節電約4300度。
負載損耗控制：通過優化繞組結構(如雙螺旋/四螺旋)和導體材質(無氧銅)，負載損耗降低10%-15%。630kVA機型負載損耗從6290W降至5365W，滿載時每小時省電0.925度。
能效等級優勢：符合GB20052-2020二級能效標準，較三級能效產品(如SCB13)綜合損耗降低約12%，適用于商業樓宇、工業園區等對運行成本敏感的場景。
選型建議：
優先選擇與實際負荷匹配的容量，避免"大馬拉小車"導致空載損耗增加。例如商場2000kVA變壓器長期30%負荷時，可替換為1000kVA機型。
高濕度環境(如沿海地區)建議選用帶防潮涂層的型號，濕度每降低10%可減少空載損耗1.5%。
高海拔地區(≥1000米)需選用加強型散熱設計，海拔每升高1000米散熱能力下降6%-8%，可能影響負載損耗指標。
