SCB14-1600KVA變壓器

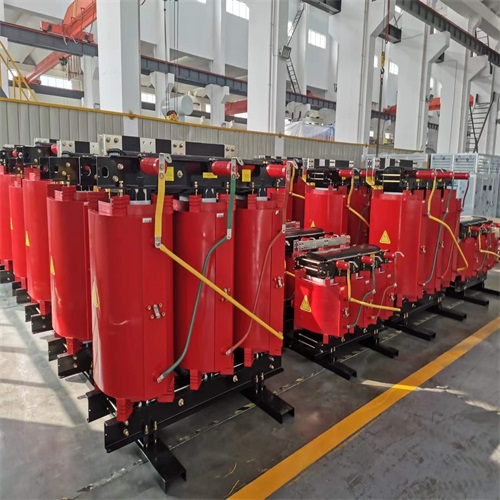

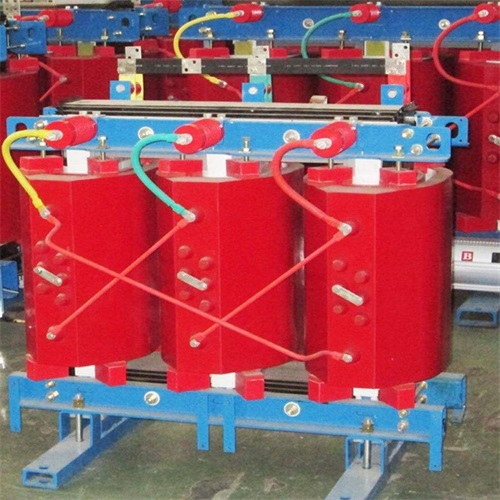

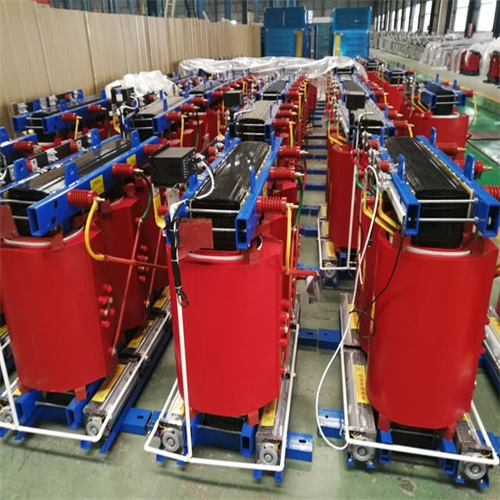

SCB14-1600KVA干式變壓器全面解析
SCB14-1600KVA干式變壓器是中小型工業、商業及公共建筑中的主流配電設備，以其高效節能、安全可靠的特點廣泛應用于數據中心、醫院、商場等場景。以下從技術特性、安裝要求、運維管理及經濟性分析展開，提供專業指導。
一、核心性能參數
| 參數類型 | 技術指標 | 說明與意義 |
|---|---|---|
| 額定容量 | 1600KVA | 適用于中型負載場景（如中型工廠、商業綜合體、醫院配電）。 |
| 電壓等級 |
高壓側：10kV 低壓側：0.4kV |
10kV為常見配電電壓，低壓側可定制0.23kV/0.4kV/0.69kV。 |
| 空載損耗 | ≤1.8kW（SCB14級） | 比SCB13級降低約15%，年節電約1.5萬度（按8760小時計算）。 |
| 負載損耗 | ≤14.5kW（75℃時） | 負載率80%時，年運行損耗約10萬度。 |
| 短路阻抗 | 4%~6%（10kV級） | 平衡短路電流與電壓波動，需與電網參數匹配。 |
| 絕緣等級 | F級（155℃） | 繞組最高允許溫度155℃，溫升限值100K（環境40℃時）。 |
| 冷卻方式 |
AN（自然風冷） AF（強迫風冷） |
自然風冷適用于負載率≤65%，強迫風冷可提升容量至2000KVA（短時過載）。 |
| 防護等級 | IP20（室內） | 防止直徑≥12.5mm異物侵入，適用于干燥環境。 |
| 噪聲水平 | ≤55dB（距變壓器1米處） | 滿足醫院、學校等對噪音敏感場所要求。 |
關鍵優勢：
能效領先：SCB14級符合國家一級能效標準(GB 20052-2020)，空載損耗比GB 20052-2013限值低20%。
安全可靠：采用環氧樹脂澆注工藝，防潮、防塵、阻燃(氧指數≥32%)，無爆炸風險。
維護便捷：免維護設計，無需換油，壽命周期內成本低。
二、安裝空間與距離要求
SCB14-1600KVA變壓器體積緊湊(約長2.2m×寬1.2m×高2.0m)，但需滿足以下安全距離：
| 距離類型 | 最小要求 | 依據與說明 |
|---|---|---|
| 墻體/障礙物 | ≥0.8米 | 保證空氣流通，自然風冷時需避免熱空氣回流。 |
| 操作通道 |
單側≥0.8米 雙側≥1.2米 |
滿足日常巡檢、溫控器操作及應急維修需求。 |
| 高壓側安全距離 | ≥1.0米（10kV） | 防止電弧灼傷，符合《電業安全工作規程》。 |
| 低壓側安全距離 | ≥0.8米 | 便于低壓柜連接及操作。 |
| 防火間距 | 與可燃物≥1.0米 | 干式變壓器雖無油泄漏風險，但仍需遠離易燃材料。 |
典型布局示例：
配電室安裝：變壓器與低壓柜并排布置，中間設1.2米通道，頂部安裝軸流風機(AF冷卻時)。
貼墻安裝：背部距墻≥0.8米，兩側設通風百葉，底部設電纜溝。
三、運維關鍵要點
日常監測
溫度監控：繞組熱點溫度≤140℃(通過溫控器監測)，報警溫度設為130℃，跳閘溫度設為150℃。
噪音檢查：每月記錄噪音值，異常噪音可能預示鐵芯松動或局部放電。
積塵清理：每半年用壓縮空氣清理表面灰塵，避免影響散熱。
預防性試驗
-
試驗項目 周期 標準值 意義 絕緣電阻測試 3年 ≥500MΩ（2500V兆歐表） 評估絕緣老化程度。 直流電阻測試 3年 不平衡率≤2%（三相） 檢測繞組焊接或接觸不良。 局部放電測試 5年 ≤5pC（1.1倍額定電壓） 發現絕緣內部缺陷。 介損測試 5年 tanδ≤0.5%（20℃） 評估絕緣受潮或劣化。 -
故障處理
- 溫度異常升高：檢查負載是否超限、風機是否故障、溫控器是否誤報。
- 局部放電：立即停機檢查，可能存在絕緣裂紋或氣隙。
- 跳閘故障：復位前需排查原因（如過載、短路、風機故障）。
四、經濟性分析
初始投資
設備成本：約25萬~35萬元(含溫控器、風機等附件)。
安裝成本：約5萬~8萬元(含基礎制作、電纜連接、調試)。
運行成本
能耗成本：按年負載率60%計算，年損耗電費約7萬元(電價0.6元/kWh)。
維護成本：年維護費用約1萬元(含積塵清理、溫控器校準)。
壽命周期成本(LCC)：SCB14級比SCB13級節省約10%~15%的LCC。
節能效益
與SCB13級對比，SCB14級年節電約1.5萬度，3~5年內可收回能效升級成本。
五、選型與配置建議
冷卻方式選擇
自然風冷(AN)：適用于負載率≤65%的場景，成本低、噪音小。
強迫風冷(AF)：適用于短時過載或高溫環境(如數據中心)，可提升容量30%~50%。
防護等級升級
IP23：適用于潮濕環境(如地下室)，增加防濺水能力。
IP31：適用于多塵環境(如水泥廠)，需加裝防塵網。
智能化配置
智能溫控器：支持RS485通信，實現遠程監控溫度、風機狀態。
在線監測系統：加裝局放傳感器、振動傳感器，提前預警故障。
六、總結與推薦
適用場景
商業建筑：如購物中心、寫字樓(需低噪音、高能效)。
公共設施：如醫院、學校(需安全可靠、免維護)。
工業用戶：如電子廠、制藥廠(需穩定供電、低諧波)。
關鍵決策點
能效優先：選擇SCB14級，長期節省電費。
負載特性：根據負載率選擇冷卻方式(AN或AF)。
環境適配：潮濕/多塵環境需升級防護等級。
推薦配置
基礎型：SCB14-1600KVA/10kV + AN冷卻 + 普通溫控器。
增強型：SCB14-1600KVA/10kV + AF冷卻 + 智能溫控器 + 在線監測。
結論：SCB14-1600KVA干式變壓器是中小型配電系統的優選方案，需結合負載需求、環境條件和能效目標，科學選型并合理配置。用戶應重視日常運維，通過智能監測提升設備可靠性，實現全生命周期成本*優。
