S20-10000KVA變壓器

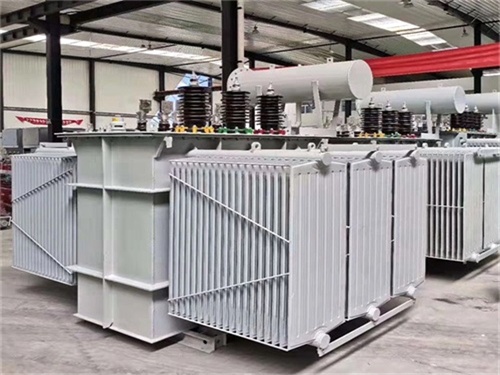

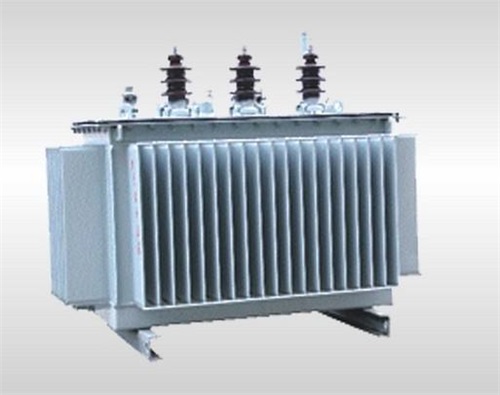

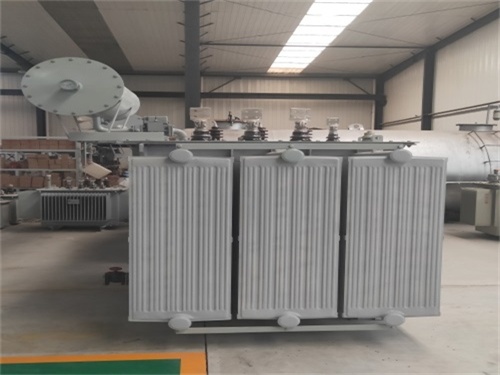

S20-10000KVA油浸式變壓器全面解析
S20-10000KVA油浸式變壓器是大型工業、商業及電網中的核心設備，其性能、安裝與運維直接影響供電可靠性和經濟性。以下從技術參數、安裝要求、運維要點及經濟性分析展開，提供專業指導。
一、核心性能參數
| 參數類型 | 技術指標 | 說明與意義 |
|---|---|---|
| 額定容量 | 10000KVA | 適用于高負載場景（如大型工廠、數據中心、商業綜合體）。 |
| 電壓等級 |
高壓側：10kV/35kV 低壓側：0.4kV |
根據電網接入需求選擇，10kV常見于城市配網，35kV用于長距離輸電。 |
| 空載損耗 | ≤10.5kW（S20級） | 比S11級降低約30%，節能效果顯著（年節電約3萬度）。 |
| 負載損耗 | ≤55kW（75℃時） | 負載率80%時，年運行損耗約48萬度（按8760小時計算）。 |
| 短路阻抗 | 6%~8%（10kV級） | 限制短路電流，保護設備安全（需與電網匹配）。 |
| 絕緣等級 | A級（105℃） | 繞組最高允許溫度105℃，配合油溫監控確保安全。 |
| 冷卻方式 | ONAN（自然油循環） | 適用于室內/戶外安裝，若負載率高可升級為ONAF（強迫油循環）。 |
| 防護等級 |
IP20（室內） IP33（戶外） |
防止異物侵入，戶外型需防雨防塵。 |
關鍵優勢：
能效提升：S20級比S11級空載損耗降低30%，負載損耗降低15%，符合國家一級能效標準(GB 20052-2020)。
環保性：采用植物絕緣油(可選)，生物降解率>97%，降低環境風險。
可靠性：全密封結構，減少氧氣接觸，延長絕緣壽命至25年以上。
二、安裝空間與距離要求
S20-10000KVA變壓器體積較大(約長3.5m×寬2.2m×高3m)，需嚴格規劃安裝空間：
| 距離類型 | 最小要求 | 依據與說明 |
|---|---|---|
| 建筑物外墻 |
戶外：≥8米 室內：≥5米（需防火墻） |
防止火災蔓延，防火墻耐火極限≥3小時。 |
| 操作通道 | 雙側≥2米 | 滿足吊芯檢修、油樣采集等操作需求。 |
| 散熱通風 | 通風口間距≥4米 | 自然冷卻時需保證空氣流通，強制冷卻時需預留風機安裝空間。 |
| 高壓側安全距離 |
10kV：≥1.5米 35kV：≥3米 |
符合《電業安全工作規程》，防止電弧灼傷。 |
| 事故油池容量 | ≥12000L（100%油量） | 防止油泄漏污染環境，需符合《HJ 2025 危險廢物收集貯存運輸技術規范》。 |
典型布局示例：
戶外獨立安裝：變壓器基礎高出地面0.5米，四周設圍欄(距變壓器≥1米)，操作通道兩側各2米。
室內配電房：采用防火墻分隔，變壓器室門寬≥1.5米(滿足設備搬運)，頂部設排風百葉。
三、運維關鍵要點
日常監測
油溫監控：繞組熱點溫度≤95℃(通過油溫推算)，油頂層溫度≤85℃。
油位檢查：每月記錄油位計讀數，低油位時需補油(同型號絕緣油)。
噪音監測：運行噪音≤65dB(距變壓器1米處)，異常噪音可能預示鐵芯松動。
預防性試驗
-
試驗項目 周期 標準值 意義 絕緣電阻測試 3年 ≥1000MΩ（2500V兆歐表） 評估絕緣老化程度。 直流電阻測試 3年 不平衡率≤2%（三相） 檢測繞組焊接或接觸不良。 介質損耗測試 3年 tanδ≤0.5%（20℃） 發現絕緣受潮或劣化。 油色譜分析 1年 H?≤150ppm，C?H?=0 診斷局部放電或過熱故障。 故障處理
油溫異常升高：檢查負載是否超限、冷卻系統是否故障、鐵芯多點接地。
輕瓦斯報警：立即取油樣分析，可能存在局部放電或輕微過熱。
重瓦斯跳閘：禁止直接送電，需吊芯檢查繞組是否變形或短路。
四、經濟性分析
初始投資
設備成本：約80萬~120萬元(含運輸、安裝)。
配套設施：事故油池、防火墻、電纜溝等額外增加20萬~30萬元。
運行成本
能耗成本：按年負載率60%計算，年損耗電費約28萬元(電價0.6元/kWh)。
維護成本：年常規維護費用約5萬元(含油樣檢測、緊固件檢查)。
壽命周期成本(LCC)：S20級比S11級節省約15%~20%的LCC。
節能效益
與S11級對比，S20級年節電約5萬~8萬度，5年內可收回能效升級成本。
五、選型與配置建議
電壓等級選擇
10kV：適用于城市配網或短距離供電(如工業園區)。
35kV：適用于長距離輸電或高電壓等級電網接入(如風電場升壓站)。
冷卻方式升級
負載率≥70%：建議采用ONAF(強迫油循環風冷)，降低油溫10℃~15℃。
極端環境：高原地區(海拔>1000米)需降容使用或增強散熱。
智能化配置
在線監測系統：加裝油溫、局放、鐵芯接地電流傳感器，實現遠程預警。
智能斷路器：與變壓器保護裝置聯動，快速切除故障。
六、總結與推薦
適用場景
高負載工業用戶：如鋼鐵廠、化工廠(需24小時連續供電)。
大型商業綜合體：如購物中心、寫字樓(需一級能效降低運營成本)。
新能源電站：如光伏、風電升壓站(需高短路阻抗匹配電網)。
關鍵決策點
能效優先：選擇S20級，長期節省電費。
安全冗余：嚴格遵守安裝距離，配置事故油池和防火墻。
運維便捷：預留操作通道，安裝智能監測設備。
推薦配置
基礎型：S20-10000KVA/10kV + ONAN冷卻 + 常規保護。
增強型：S20-10000KVA/35kV + ONAF冷卻 + 在線監測 + 智能斷路器。
結論：S20-10000KVA變壓器是大型供電系統的核心設備，需通過科學選型、規范安裝和智能運維實現高效、安全運行。用戶應結合負載特性、環境條件和能效目標，制定最優配置方案。
