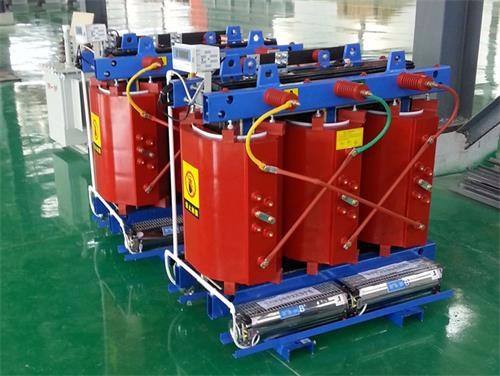

SCB13-125KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-08-31 人氣：1161
1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;
3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼(如變壓器有機箱應與箱體地線標志對應相連接)
檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。
同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
1、低壓標準封閉母線：
工程配線若選用封閉母線(也稱插接式母線或密集型母線槽)，相應之干式變壓器可提供標準封閉母線端子，方便與外部母排聯接。
帶外殼(IP20)產品，外殼頂蓋上配套提供封閉母線法蘭;不帶外殼(IP00)產品，只提供封閉母排接線端子。
2、低壓標準橫排側出線：
當干式變壓器與低壓配電屏并排放置時，為方便其端子間聯接，變壓器可提供低壓橫排側出線，通常與GGD、GCK、MNS等低壓屏相配，變壓器廠與開關廠要簽署接口配合紀要，確認配合接口詳盡尺寸，保證現場安裝順利。
3、低壓標準立排側出線：
與橫排側出線相似，當選用多米諾屏等母排為豎向布置低壓配電屏時，變壓器可提供低壓立排側出線。
