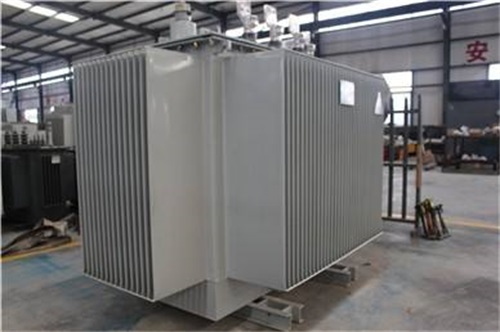

油浸式變壓器如何放電

　　油浸式變壓器在檢修、維護或故障處理前，必須進行徹底放電，以避免殘余電荷導致觸電事故或設備損壞。以下是油浸式變壓器放電的詳細步驟、注意事項及安全規范：

　　一、放電前的準備工作

　　切斷電源

　　確保變壓器高壓側和低壓側均已斷開，并懸掛“禁止合閘，有人工作”警示牌。

　　操作人員需穿戴絕緣手套、絕緣靴等防護裝備。

　　準備放電工具

　　接地線：選用截面積不小于25mm2的軟銅線，長度根據現場需求確定。

　　放電棒：絕緣長度應滿足安全要求(如10kV設備用放電棒絕緣長度≥0.7m)，并配備接地端。

　　驗電器：使用與變壓器電壓等級匹配的驗電器，確保其功能正常。

　　環境檢查

　　確認變壓器周圍無易燃易爆物品，通風良好，避免放電時產生電火花引發事故。

　　檢查變壓器油位是否正常，若油位過低需補充合格絕緣油后再放電。

　　二、放電操作步驟

　　1. 高壓側放電

　　步驟一：連接接地線

　　將接地線一端可靠接地(如接地網或?qū)Ｓ媒拥貥?，另一端預留足夠長度用于連接變壓器高壓側。

　　步驟二：使用放電棒放電

　　操作人員站在絕緣墊上，手持放電棒絕緣部分，將放電棒前端金屬頭緩慢靠近變壓器高壓側出線端(如套管頂部)。

　　當聽到“噼啪”放電聲或看到電火花時，保持接觸5-10秒，確保殘余電荷完全釋放。

　　重復操作2-3次，每次間隔1-2分鐘，直至無放電聲為止。

　　步驟三：直接接地(可選)

　　若條件允許，可將接地線直接纏繞在高壓側出線端，并固定牢固，確保充分放電。

　　2. 低壓側放電

　　步驟一：連接接地線

　　將另一根接地線一端接地，另一端預留用于連接低壓側。

　　步驟二：使用放電棒或直接接地

　　方法一：用放電棒接觸低壓側出線端，重復高壓側放電步驟。

　　方法二：將接地線直接纏繞在低壓側出線端，固定后保持接觸5分鐘以上。

　　3. 鐵心及夾件放電

　　步驟一：打開放油閥

　　緩慢打開變壓器底部放油閥，排放少量絕緣油(約5-10L)，以降低油面高度，便于操作。

　　步驟二：接入接地線

　　使用專用接地線將鐵心接地端(通常位于變壓器底部或側面)與接地網可靠連接。

　　注意：若鐵心未設置專用接地端，需通過油箱外殼間接接地，但需確保接觸良好。

　　步驟三：放電時間

　　保持鐵心接地狀態至少30分鐘，確保殘余電荷完全釋放。

　　三、放電后的驗證與處理

　　驗電確認

　　使用驗電器對變壓器高壓側、低壓側及鐵心接地端進行驗電，確認無電壓顯示。

　　若驗電器報警，需重新放電直至驗電合格。

　　恢復安全措施

　　拆除所有接地線和放電棒，并妥善存放。

　　關閉變壓器放油閥，檢查油位是否正常。

　　清理現場，移除警示牌，恢復變壓器運行條件(如需)。

　　記錄與報告

　　記錄放電時間、操作人員、放電結果等信息，歸檔備查。

　　若放電過程中發現異常(如持續放電聲、絕緣油變色等)，需立即停止操作并上報。

　　四、安全注意事項

　　嚴禁帶電操作

　　放電前必須確認變壓器已完全斷電，并使用驗電器驗證無電壓。

　　禁止在雨天或潮濕環境中進行放電操作，防止絕緣工具受潮導致觸電。

　　防止電弧灼傷

　　放電時操作人員應站在側面，避免直接面對放電點。

　　放電棒金屬頭與變壓器接觸時需緩慢靠近，防止產生強烈電弧。

　　避免油污染

　　放電過程中若絕緣油泄漏，需立即清理并更換合格油，防止油質劣化影響變壓器性能。

　　特殊場景處理

　　故障變壓器：若變壓器內部發生短路或接地故障，放電時可能產生較大電弧，需穿戴防火防護服并使用遠程操作工具。

　　大型變壓器：對于容量≥10MVA的變壓器，建議使用自動放電裝置，提高安全性和效率。

　　五、常見問題解答

　　Q：為什么需要多次放電?

　　A：變壓器內部存在分布電容，殘余電荷可能通過電容儲存并緩慢釋放，多次放電可確保徹底釋放。

　　Q：放電時間越長越好嗎?

　　A：放電時間需根據變壓器容量和電壓等級確定，一般高壓側放電5-10秒/次，鐵心放電≥30分鐘。過度放電可能損壞絕緣材料。

　　Q：能否用金屬導線直接短路放電?

　　A：嚴禁使用金屬導線直接短路變壓器出線端，否則會產生極大電流，導致設備損壞或人員傷亡。必須使用專用放電工具。
