SCB14干式變壓器安全操作規程

　　SCB14干式變壓器安全操作規程

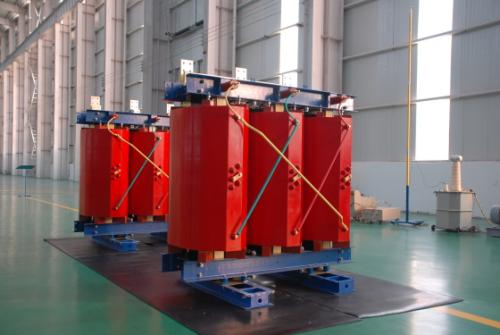

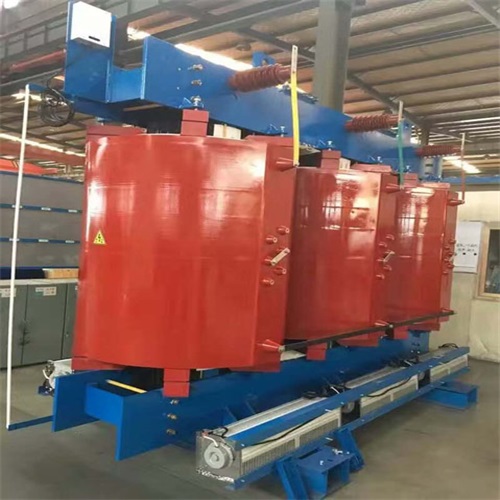

　　SCB14干式變壓器因其高效節能(一級能效)、防火防爆、維護簡便等特點，廣泛應用于數據中心、醫院、商業綜合體等對安全性要求高的場所。為確保設備安全運行，避免人身傷害和設備損壞，需嚴格遵循以下操作規程：

　　一、操作前準備

　　環境檢查

　　溫度：運行環境溫度≤40℃(建議20℃~30℃)，避免高溫導致絕緣老化加速。

　　濕度：相對濕度≤90%(無凝露)，必要時安裝除濕裝置。

　　通風：確保變壓器室通風良好，進風口與出風口距離≥1.5m，避免熱風循環。

　　設備檢查

　　外觀：檢查繞組、鐵芯、夾件等無破損、變形或異物附著。

　　緊固件：確認高低壓側接線端子、接地螺栓緊固(扭矩值：M12螺栓≥35N·m)。

　　絕緣電阻：使用2500V兆歐表測量，絕緣電阻≥1000MΩ(20℃時)。

　　工具準備

　　絕緣手套(耐壓10kV)、絕緣靴、驗電器(10kV級)、接地線、滅火器(干粉或CO?型)。

　　二、送電操作步驟

　　合閘前確認

　　高壓側開關柜處于“分閘”位置，接地刀閘已拉開。

　　低壓側總開關處于“分閘”狀態。

　　高壓側送電

　　佩戴絕緣手套，使用驗電器確認高壓側無電壓。

　　逐步合上高壓側開關柜斷路器，觀察變壓器運行聲音(應為均勻嗡嗡聲，無異響)。

　　低壓側送電

　　等待5分鐘(確保變壓器空載運行穩定)。

　　合上低壓側總開關，檢查電壓表指示(額定電壓±5%以內)。

　　負載接入

　　按負載容量分批投入，避免瞬時過載(SCB14過載能力：1.2倍額定負載可連續運行2小時)。

　　三、運行監控與維護

　　日常巡檢

　　溫度監測：紅外測溫儀檢測繞組熱點溫度(≤130℃)，超溫報警值設為120℃。

　　聲音檢查：異常噪音(如放電聲、爆裂聲)需立即停機。

　　氣味檢查：焦糊味可能表示絕緣損壞，需緊急排查。

　　定期維護

　　項目 周期 內容

　　緊固檢查 每6個月 檢查高低壓側接線端子、接地螺栓是否松動。

　　清潔 每1年 用干燥壓縮空氣(≤0.5MPa)清除繞組表面灰塵，禁止使用濕布或液體清潔劑。

　　絕緣測試 每3年 測量繞組對地絕緣電阻，與歷史數據對比，下降超過30%需檢修。

　　超溫保護

　　SCB14通常配置三級溫控系統：

　　100℃：風機啟動(若配備)。

　　130℃：超溫報警，需檢查負載或通風。

　　150℃：超溫跳閘，切斷電源。

　　四、停電操作步驟

　　切斷負載

　　逐步斷開低壓側所有負載開關，再斷開低壓側總開關。

　　高壓側斷電

　　確認低壓側無電壓后，拉開高壓側開關柜斷路器。

　　懸掛“禁止合閘，有人工作”警示牌。

　　接地操作

　　驗電確認無電壓后，合上接地刀閘，確保變壓器完全放電。

　　五、應急處理

　　火災處理

　　立即切斷電源，使用干粉或CO?滅火器滅火，禁止用水或泡沫滅火器。

　　短路故障

　　變壓器跳閘后，檢查外觀有無燒焦痕跡，測量絕緣電阻，確認故障排除后方可送電。

　　人員觸電

　　切斷電源后，用絕緣工具將觸電者移至安全區域，進行心肺復蘇并撥打120。

　　六、安全注意事項

　　禁止行為

　　嚴禁帶電操作高低壓側端子。

　　禁止在變壓器上方堆放雜物或覆蓋防塵布。

　　禁止在潮濕環境(如未封閉的地下室)直接運行SCB14。

　　防護措施

　　高壓側操作必須佩戴絕緣手套、絕緣靴，使用絕緣操作桿。

　　低壓側操作需佩戴護目鏡，防止電弧灼傷。

　　培訓要求

　　操作人員需通過《特種作業操作證(電工)》考試，并每年接受安全復訓。

　　七、典型案例與教訓

　　案例1：未檢查緊固件導致火災

　　事故經過：某數據中心SCB14低壓側接線端子松動，接觸電阻增大引發局部過熱，最終導致繞組燒毀。

　　教訓：定期緊固檢查是預防火災的關鍵。

　　案例2：超溫運行導致絕緣損壞

　　事故經過：某工廠SCB14長期過載運行(負載率150%)，繞組溫度超150℃未跳閘，絕緣層碳化短路。

　　教訓：需合理配置溫控保護裝置，并監控負載率。

　　八、總結與建議

　　核心要點：

　　SCB14干式變壓器安全操作需遵循“先檢查、后操作，先斷電、后維護”的原則。

　　溫度、絕緣、緊固是三大監控重點。

　　用戶建議：

　　采購方：要求廠商提供《SCB14安全操作手冊》及培訓服務。

　　運維方：

　　建立設備臺賬，記錄巡檢、維護、故障處理數據。

　　安裝智能監控系統(如溫度、局放在線監測)，實現預防性維護。

　　風險提示：

　　嚴禁擅自修改溫控保護參數，否則可能導致設備損壞或火災。

　　變壓器退役后需按環保要求處理(繞組含銅、鐵芯可回收，絕緣材料需無害化處置)。

　　通過嚴格執行本規程，可顯著降低SCB14干式變壓器的運行風險，保障供電安全與設備壽命。
