非晶合金變壓器是干變還是油變

非晶合金變壓器類型解析：干式與油浸式并存

非晶合金變壓器既包含干式變壓器（SCB型），也有油浸式變壓器（S型）。其類型取決于冷卻介質和絕緣方式，兩者在結構、性能及應用場景上存在差異：

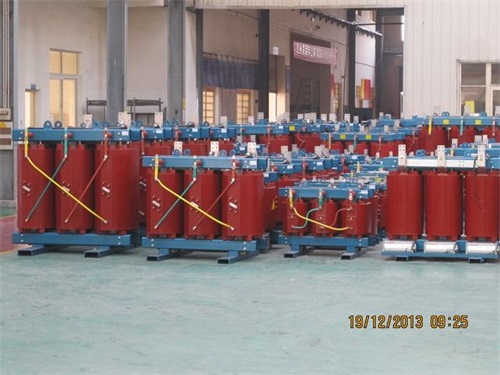

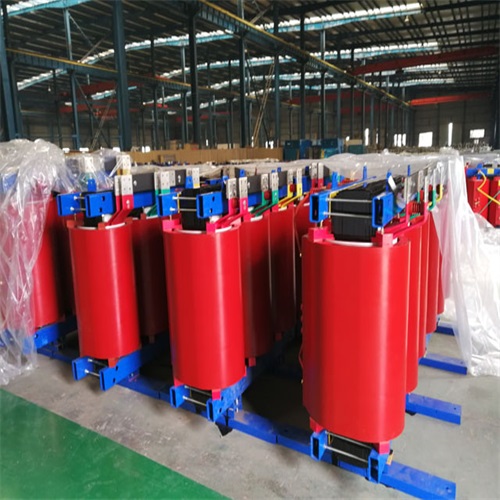

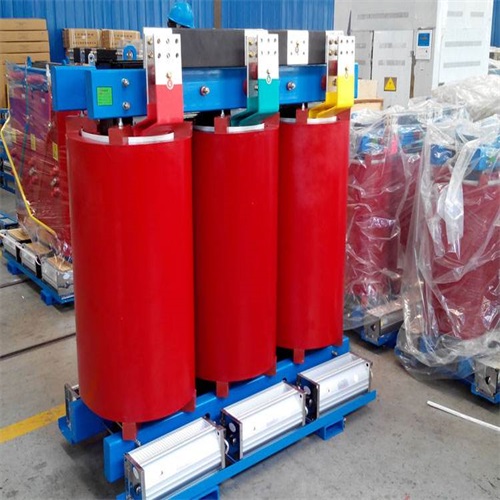

一、非晶合金干式變壓器（SCB型）

1. 冷卻方式：
   • 空氣自冷（AN）：通過空氣自然對流散熱，無需額外冷卻設備。
   • 強迫風冷（AF）：配備風機增強散熱，適用于高負載或高溫環境。
2. 結構特點：
   • 環氧樹脂澆注：鐵芯和繞組采用環氧樹脂真空澆注，實現全密封結構，防潮、防塵、防霉。
   • 箔式繞組：低壓繞組采用銅箔，降低損耗，提高抗短路能力。
3. 技術優勢：
   • 節能環保：無油設計避免漏油風險，符合環保要求。
   • 低損耗：非晶合金鐵芯的空載損耗比硅鋼片低70-80%。
   • 免維護：全密封結構減少維護需求，壽命長達20年以上。
4. 應用場景：
   • 高防火要求場所：地鐵、機場、醫院、高層建筑等。
   • 惡劣環境：高濕度、鹽霧、粉塵環境。
   • 臨時用電：工地、活動場所等需快速部署的場景。

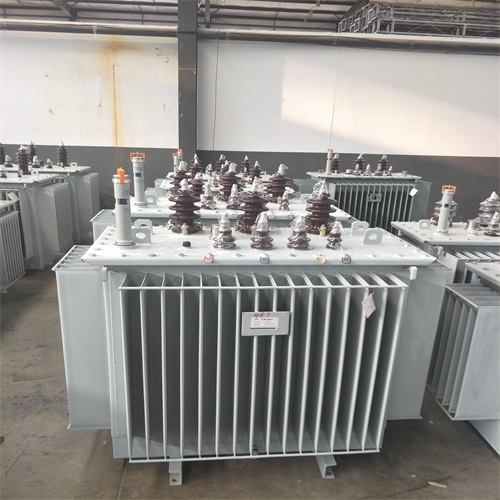

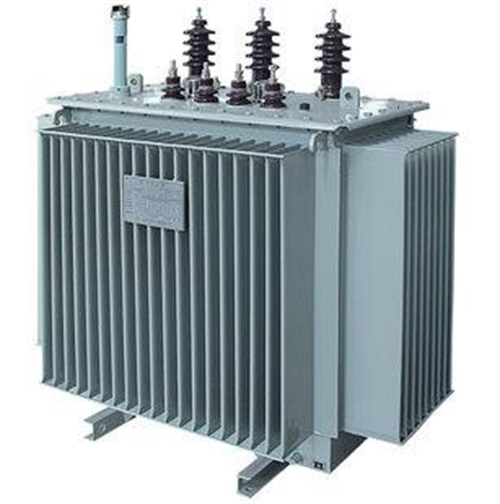

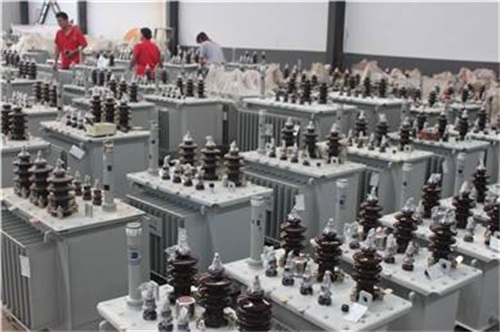

二、非晶合金油浸式變壓器（S型）

1. 冷卻方式：
   • 油浸自冷（ONAN）：依靠變壓器油自然循環散熱。
   • 強迫油循環（OFAF）：通過油泵加速油循環，提高散熱效率。
2. 結構特點：
   • 油箱設計：采用波紋油箱或片式散熱器，增大散熱面積。
   • 分接開關：支持有載調壓（OLTC），適應負載變化。
3. 技術優勢：
   • 成本較低：制造工藝成熟，價格比干式低約15-20%。
   • 過載能力強：油浸式設計散熱效率高，適合長期高負載運行。
4. 應用場景：
   • 戶外變電站：農村電網、露天礦山等。
   • 傳統工業場所：對防火要求不高的工廠、車間。
   • 發展中國家電網：因成本優勢在印度、非洲等地應用廣泛。

三、對比總結

四、選型建議

1. 優先選干式：
   • 城市電網改造、商業建筑、居民密集區。
   • 需快速安裝或移動的場景（如應急供電）。
2. 優先選油浸式：
   • 預算有限且防火要求不高的項目。
   • 戶外或偏遠地區長期運行場景。
3. 綜合成本考量：
   • 盡管干式變壓器初期投資高，但節能效果（空載損耗降低70-80%）可在3-5年內回收溢價成本。

示例型號：

• 干式：SCB18-500KVA/10/0.4（一級能效，空載損耗≤1.2kW）
• 油浸式：S13-M-800KVA/10（非晶合金鐵芯，空載損耗≤1.5kW）

如需具體選型，建議提供負載率、安裝環境及預算范圍，以便進一步分析。
