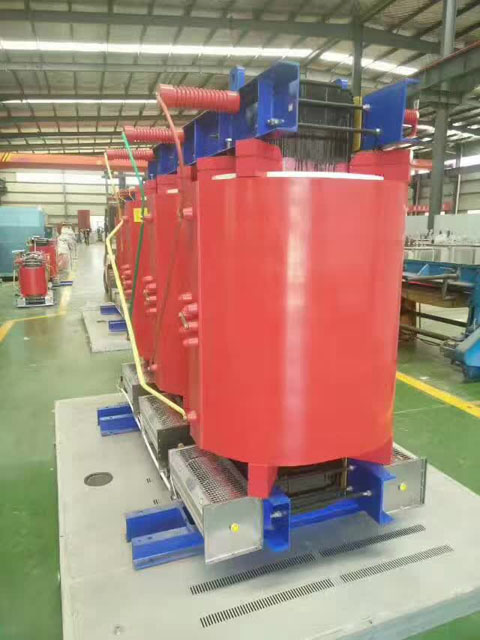

干式變壓器的溫度標準

　　干式變壓器設備絕緣系統所采用的絕緣材料，主要包括A級、E級、B級、F級、H級、C級等多個級別，主要耐熱水平區別如下：

　　當采用A級絕緣材料時，其極限工作溫度在105℃時，*高溫升應小于60K;

　　當采用E級絕緣材料時，其極限工作溫度在120℃時，*高溫升應小于75K;

　　當采用B級絕緣材料時，其極限工作溫度在130℃時，*高溫升應小于80K;

　　當采用F級絕緣材料時，其極限工作溫度在155℃時，*高溫升應小于100K;

　　當采用H級絕緣材料時，其極限工作溫度在180℃時，*高溫升應小于125K;

　　當采用C級絕緣材料時，其極限工作溫度在220℃時，*高溫升應小于150K。

　　由于干式變壓器的線圈絕緣通常采用的是F級和H級絕緣材料，所以其正常溫度絕對值*高不允許超過155℃和180℃。如果干式變壓器繞組溫度過高，則會造成其絕緣老化加速，進而會影響使用壽命或出現短路、著火等故障，所以單獨從熱點溫度的角度來看，變壓器的運行溫度越低越好，為防止運行溫度異常，需要在使用中進行嚴格的檢查或監控。

　　總結：

　　干式變壓器的溫度控制范圍主要看變壓器的絕緣等級，絕緣等級為H級的變壓器長期運行在150℃都沒有問題的，但反過來，溫度越高變壓器的繞組阻值越大，發熱也就越大，效率就越低，這是一個正反饋;正常運行的話控制在50~60℃為合適。
