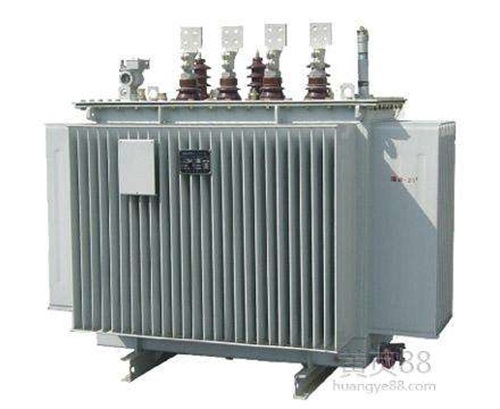

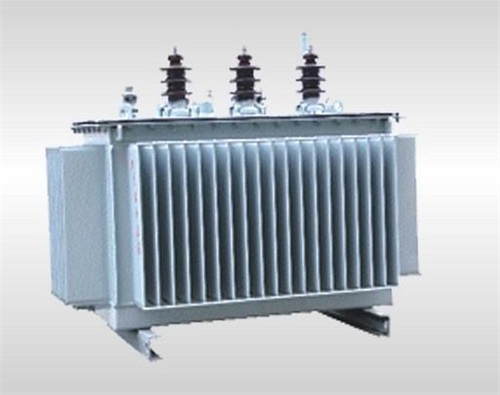

S11-3150KVA/35KV/10KV油浸式變壓器
作者：變壓器廠 日期：2020-07-03 人氣：144070
油浸式變壓器按繞組分類：雙繞組(每相裝在同一鐵心上，原、副繞組分開繞制、相互絕緣)、三繞組(每相有三個繞組，原、副繞組分開繞制、相互絕緣)、自耦變壓器(一套繞組中間抽頭作為一次或二次輸出)。三繞組變壓器要求一次繞組的容量大于或等于二、三次繞組的容量。
三繞組容量的百分比按高壓、中壓、低壓順序有：100/100/100、100/50/100、100/100/50，要求二、三次繞組均不能滿載運行。一般三次繞組電壓較低，多用于近區供電或接補償設備，用于連接三個電壓等級。自耦變壓器：有升壓或降壓二種，因其損耗小、重量輕、使用經濟，為此在超高壓電網中應用較多。小型自耦變壓器常用的型號為400V/36V(24V)，用于安全照明等設備供電。
電力變壓器按絕緣介質分類：油浸變壓器(阻燃型、非阻燃型)、干式變壓器、110kVSF6氣體絕緣變壓器。
電力變壓器鐵心均為芯式結構。
一般通信工程中所配置的三相電力變壓器為雙繞組變壓器。
三相變壓器和三相變壓器組可連接成星形、三角形、曲折形，在高壓側分別用Y、D、Z符號表示，在低壓側分別用y、d、z符號表示，有中性點引出時高壓用YN、ZN符號表示，低壓用yn、zn符號表示。根據三相繞組的不同接線組合，可有12種接線組別。但是為了制造及使用的方便，我國原規定了5種接線組別：Y，Yn0(Y/Y0-12);Y，Yn(Y/Y-12);YN，Yn(Y0/Y-12);Y，d11(Y/△-11);YN，d11(Y0/△-11)。
Y，Yn0(Y/Y0-12)：用于配電變壓器。一、二次繞組均為星形接線，二次繞組為中性點接地方式。
YN，d11(Y0/△-11)用于高壓輸電線路，使電力系統的高壓側有可能接地。
Y，zn11：一次繞組為星形接線，二次繞組為中性點接地的曲折形接線(屬星形接線)方式。
但上述幾種接線未包括D，yn11。在通信行業、城市電網、工礦企業及民用建筑10/0.4/0.23kV的配電系統中，多年來一直采用國家定型產品Y，Yn0接線的三相變壓器，是沿襲原蘇聯以前采用的標準。但從國外引進技術生產的配電變壓器有二種接線方式(D，Yn0;D，yn11)，國內外資企業所選用的變壓器及多數國家的配電變壓器均采用D，Yn11接線。
