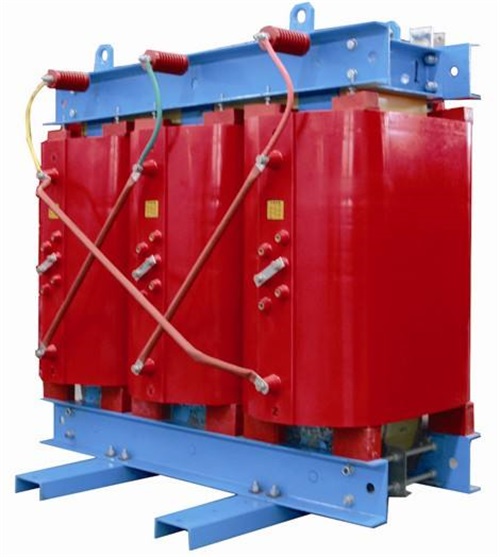

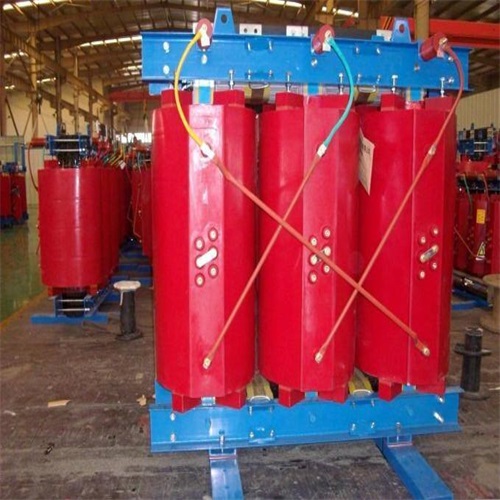

SCB18非晶合金變壓器

　　SCB18非晶合金變壓器是一種采用非晶合金鐵芯材料的高效節能型干式變壓器，廣泛應用于對能效、環保和安全性要求較高的場景。以下從技術特點、性能優勢、應用場景、選型要點、運行維護及典型案例六個方面進行詳細介紹：

　　一、技術特點

　　鐵芯材料：

　　采用非晶合金帶材(如鐵基非晶合金)繞制鐵芯，其厚度僅為0.02-0.03mm，是傳統硅鋼片的1/10。

　　非晶合金的磁導率高、矯頑力低，磁滯損耗比硅鋼片降低70%-80%，渦流損耗降低30%-50%。

　　結構形式：

　　樹脂澆注式：鐵芯和繞組用環氧樹脂澆注成一體，防潮、防塵、阻燃，適用于室內干燥環境。

　　包封繞組式：繞組用Nomex紙等絕緣材料包封，鐵芯外露，散熱性能更好，適用于負載波動大的場景。

　　冷卻方式：

　　自然空氣冷卻(AN)：適用于負載率≤70%的場景，噪聲低(≤50dB)。

　　強迫空氣冷卻(AF)：通過風機強制散熱，可提升容量約30%，適用于負載率較高的場景。

　　防護等級：

　　常見為IP20(防直徑≥12.5mm的固體異物)或IP23(防滴水)，可根據環境需求選擇更高防護等級(如IP44)。

　　二、性能優勢

　　超高能效：

　　空載損耗比GB/T 10228-2015標準中一級能效(S13型)降低50%以上，比二級能效(S11型)降低70%-80%。

　　負載損耗與硅鋼片變壓器相當，但綜合能效(空載+負載)顯著優于傳統型號。

　　節能效益顯著：

　　以1000kVA變壓器為例，SCB18年空載損耗約1.2kW，而S13型為2.4kW。若年運行8760小時，年節電量達10,512kWh，按0.8元/kWh計算，年節省電費8,410元。

　　環保特性：

　　非晶合金生產過程能耗僅為硅鋼片的1/3，且可回收再利用，符合綠色建筑和碳中和目標。

　　運行中無有害氣體排放，噪聲低，對環境友好。

　　抗短路能力強：

　　繞組采用銅箔或扁銅線繞制，軸向壓緊力大，機械強度高，可承受短時過載(如1.5倍額定電流持續2秒)。

　　運行可靠性高：

　　鐵芯無接縫，磁路均勻，振動和噪聲低(比硅鋼片變壓器低5-10dB)。

　　局部放電量≤5pC，絕緣性能優異，壽命可達30年以上。

　　三、典型應用場景

　　城市配電網升級：

　　用于居民小區、商業街區等負荷密度高的區域，替代老舊高損耗變壓器，降低線損和運行成本。

　　新能源領域：

　　光伏電站：作為并網變壓器，將逆變器輸出的低壓電升至10kV或35kV，非晶合金的低損耗特性可提升電站整體效率。

　　風電場：用于匯集風力發電機組的電能，減少傳輸過程中的能量損失。

　　工業領域：

　　輕負載場景：如電子制造、醫藥化工等行業，變壓器長期處于輕載或空載狀態，非晶合金變壓器的低空載損耗優勢明顯。

　　諧波敏感場景：非晶合金鐵芯對諧波的敏感性低于硅鋼片，適用于變頻器、整流器等諧波源較多的設備。

　　公共設施：

　　醫院、學校、地鐵站等對供電可靠性和能效要求高的場所，非晶合金變壓器可降低火災風險(干式結構)并節省運營成本。

　　數據中心：

　　為服務器、UPS等設備供電，低損耗特性可減少機房空調負荷，降低PUE值(電源使用效率)。

　　四、選型關鍵要點

　　容量匹配：

　　根據負載特性選擇容量，避免“大馬拉小車”(長期輕載)或過載運行。

　　示例：若負載峰值功率為800kW，功率因數0.8，則變壓器容量需≥1000kVA(800kW/0.8)。

　　電壓等級：

　　高壓側：常見為10kV或20kV，需與電網接入電壓匹配。

　　低壓側：通常為0.4kV(400V)，可根據需求定制其他電壓(如0.69kV)。

　　負載率優化：

　　非晶合金變壓器在負載率30%-60%時能效最優，若負載率長期<20%，可考慮更小容量或采用智能調容技術。

　　環境適應性：

　　高海拔地區(海拔>1000m)：需按標準降容使用(每升高100m，容量降低約1%)，或選擇高原型設計。

　　高濕度環境：選擇IP23或更高防護等級，并配置溫濕度控制器。

　　能效等級：

　　優先選擇一級能效產品(符合GB 20052-2020標準)，空載損耗和負載損耗均低于限定值。

　　附加功能：

　　智能監測：集成溫度傳感器、局放傳感器等，實現遠程監控和故障預警。

　　調壓功能：配置有載分接開關(OLTC)，可根據負載變化自動調整電壓。

　　五、運行維護規范

　　日常巡檢：

　　溫度檢查：頂層油溫(干式變壓器為繞組溫度)≤100℃(AN冷卻)或≤110℃(AF冷卻)，超溫報警值設為95℃。

　　噪聲檢測：正常運行噪聲≤55dB(距變壓器1m處)，異常噪聲可能暗示鐵芯松動或繞組故障。

　　外觀檢查：確認無裂紋、變色、異味或異物附著。

　　定期維護：

　　清潔除塵：每半年用壓縮空氣清理繞組和鐵芯表面灰塵，避免局部過熱。

　　緊固檢查：每年檢查一次接線端子、螺栓等緊固件，防止接觸不良引發發熱。

　　絕緣測試：

　　繞組絕緣電阻：高壓對低壓及地≥500MΩ(2500V兆歐表)，低壓對地≥100MΩ(500V兆歐表)。

　　直流電阻測試：不平衡率≤2%(線間)或≤4%(相間)。

　　故障處理：

　　過載報警：立即降負荷，檢查冷卻系統是否正常工作。

　　局部過熱：停機檢查繞組絕緣是否損壞，或鐵芯是否存在多點接地。

　　突發短路：非晶合金變壓器抗短路能力強，但仍需檢查繞組變形情況，必要時返廠檢修。

　　壽命管理：

　　非晶合金變壓器壽命可達30年，但需定期更換溫控器、風機等易損件(通常每5-8年更換一次)。

　　建立運行檔案，記錄負載、溫度、維護等數據，為壽命評估提供依據。

　　六、典型案例分析

　　案例1：某商業綜合體節能改造

　　改造前：使用2臺800kVA S11型變壓器，空載損耗4.8kW，負載率長期<30%。

　　改造方案：更換為1臺1250kVA SCB18型變壓器，空載損耗降至2.4kW。

　　效益分析：

　　年節電量：(4.8×2 - 2.4)×8760h = 66,336kWh

　　年節省電費：53,069元(0.8元/kWh)

　　投資回收期：約4年(設備差價約20萬元)

　　案例2：某光伏電站效率提升

　　場景：10MW光伏電站，原使用10臺1000kVA S13型變壓器，系統效率97.5%。

　　改造方案：更換為SCB18型變壓器，系統效率提升至98.2%。

　　效益分析：

　　年增發電量：10MW×8760h×(98.2%-97.5%) = 61,320kWh

　　年增收：49,056元(按0.8元/kWh計算)

　　七、總結與建議

　　選型原則：優先選擇一級能效SCB18變壓器，匹配負載特性，避免容量浪費。

　　運維重點：強化溫度監控和清潔維護，建立故障預警機制(如安裝在線監測裝置)。

　　節能優化：對老舊高損耗變壓器(如S9及以下系列)實施替換，可降低運營成本20%-50%。

　　政策利用：關注地方節能補貼政策(如部分地區對非晶合金變壓器補貼30%-50%)，降低改造成本。
