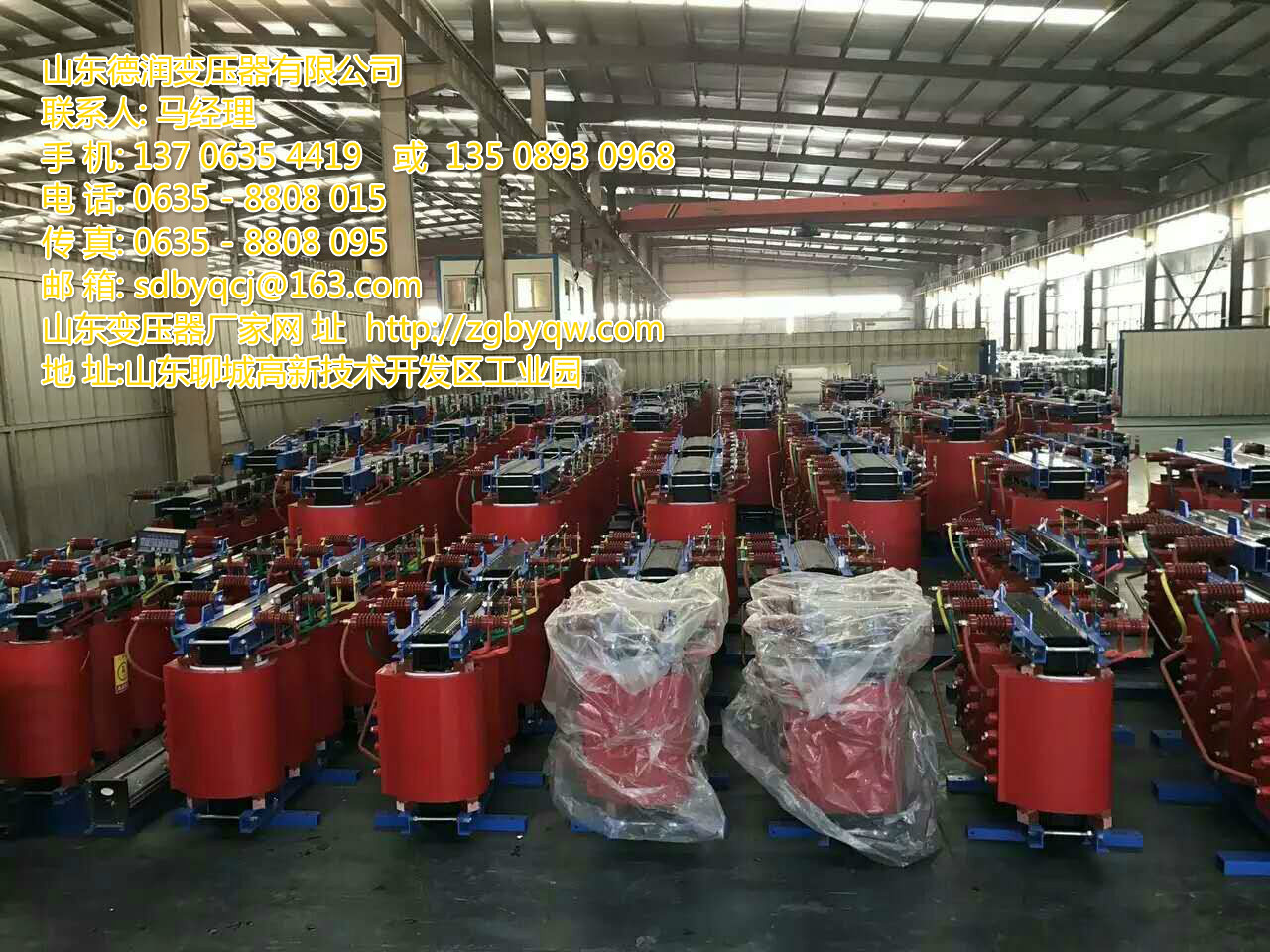

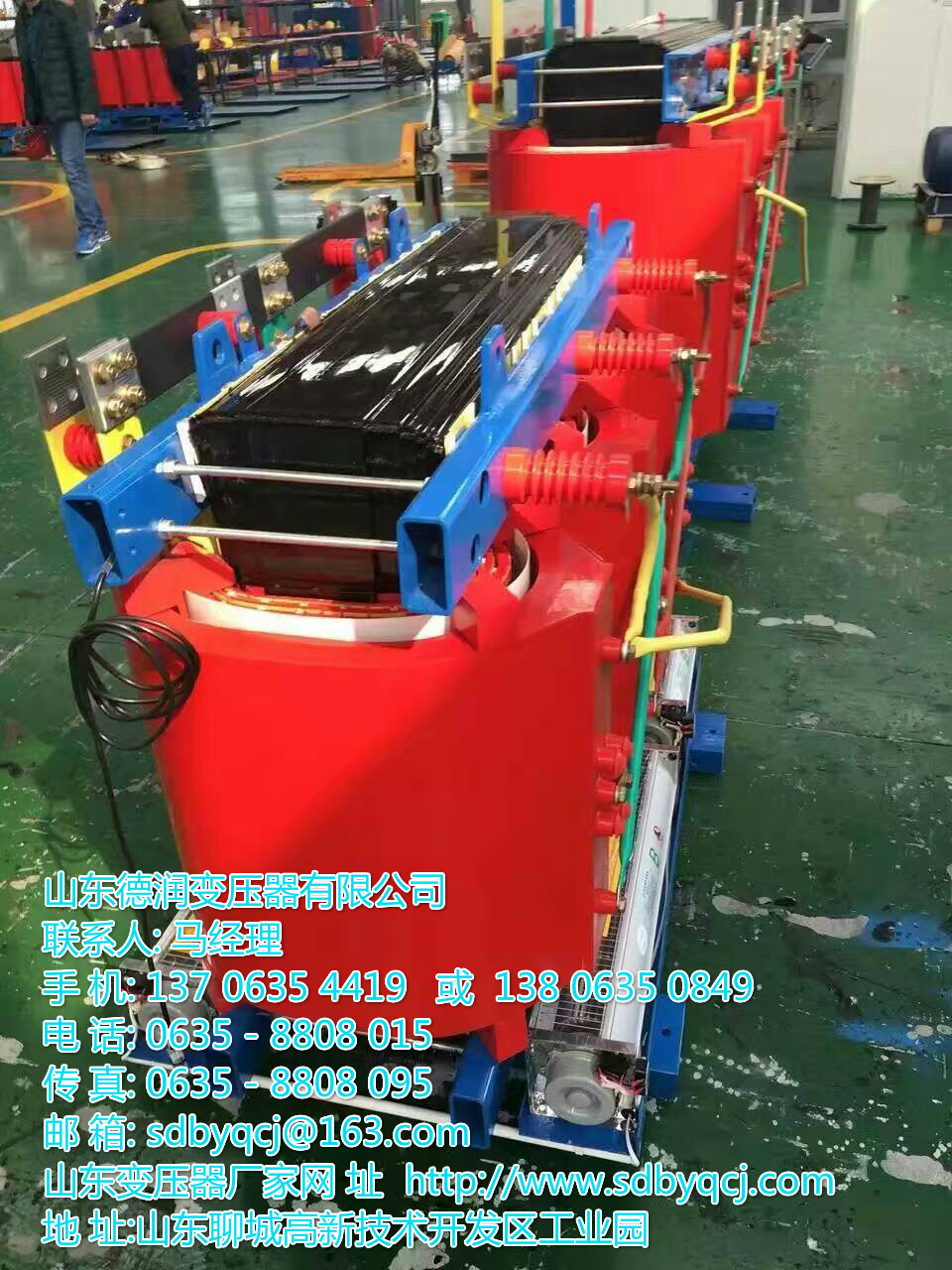

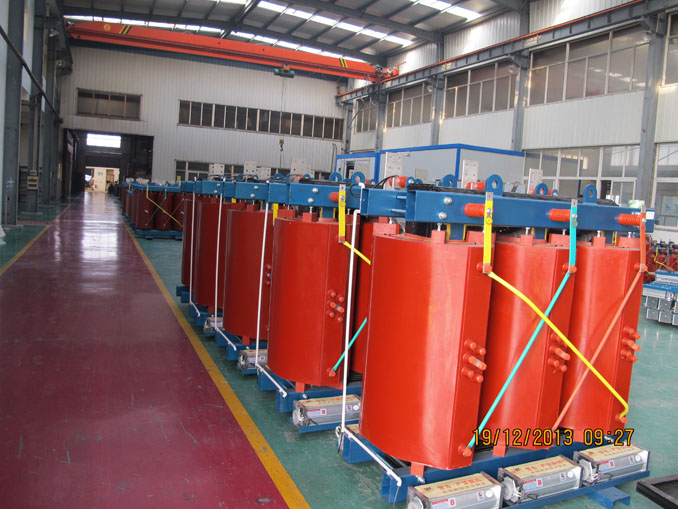

SCB10型環氧樹脂干式變壓器

干式變壓器廣泛用于有些照明、高層修建 、機場，碼頭CNC機械設備等場合，簡略的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。
冷卻方法分為天然空氣冷卻(AN)和逼迫空氣冷卻(AF)。
天然空冷時，變壓器可在額外容量下長時刻接連工作。
逼迫風冷時，變壓器輸出容量可進步50%。
適用于斷續過負荷工作，或應急事端過負荷工作;因為過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟工作狀況，故不該使其處于長時刻接連過負荷工作。
　1、構造類型
　構造功用
　?、殴腆w絕緣包封繞組
　?、撇话饫@組
　　兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組
　　從高低壓繞組的相對方位看，高壓可分為同心式 交迭式
　　同心式繞組簡略，制作便利，均選用這種構造方法。
　　交迭式，首要用于特種變壓器。
2、構造特色
　1.安全，防火，無污染，可直接工作于負荷基地;
　2.選用國內先進技術，機械強度高，抗短路才能強，有些放電小，熱穩定性好，可靠性高，運用壽數長;
　3.低損耗，低噪音，節能作用顯著，免維護;
　4.散熱功用好，過負載才能強，逼迫風冷時可進步容量工作;
　5.防潮功用好，習慣高濕度和別的惡劣環境中工作;
　6.干式變壓器可裝備完善的溫度查看和維護體系。選用智能信號溫控體系，可主動查看和巡回顯現三相繞組各自的作業溫度，可主動發動、中止風機，并有報警、跳閘等功用設置;
　7.體積小，重量輕，占地空間少，設備費用低。
鐵芯
　選用優異冷軋晶粒取向硅鋼片，鐵芯硅鋼片選用45度全斜接縫，使磁通沿著硅鋼片接縫方向經過。
　　繞組方法
　?、怒h繞;
　?、骗h氧樹脂加石英砂填充澆注;
　?、遣ＡЮw維增強環氧樹脂澆注(即薄絕緣構造);
　?、榷喙刹ＡЫz浸漬環氧樹脂環繞式(通常多選用3，因為它能有用的避免澆注的樹脂開裂，進步了設備的可靠性)。
　　高壓繞組
　　通常選用多層圓筒式或多層分段式構造。
3、方法
　?、背ㄩ_式：是一種常用的方法，其器身與大氣直觸摸摸，習慣于對比枯燥而潔凈的室內，(環境溫度20度時，相對濕度不該超越85%)，通常有空氣自冷和風冷兩種冷卻方法。
　?、碴P閉式：器身處在關閉的外殼內，與大氣不直觸摸摸(因為密封、散熱條件差，首要用于礦用，歸于防爆型)。
　?、碀沧⑹剑河铆h氧樹脂或其它樹脂澆注作為主絕緣，它構造簡略、體積小，適用于較小容量的變壓器。
4、技術參數
　1、運用頻率：50 / 60HZ ;
　　2、空載電流：< 4 % ;
　　3、耐壓強度：2000V / min無擊穿;測驗儀器：YZ1802 耐壓試 驗儀(20mA) ;
　　4、絕緣等級：F級(特別等級可定制);
　　5、絕緣電阻：≥2M歐姆測驗儀器：ZC25B 一4 型兆歐表<1000 V);
　　6、銜接方法：Y/Y 、△/Y0 、Yo/△，自耦式(可選);
　　7、線圈答應溫升：I00K;
　　8、散熱方法：天然風冷或溫控主動散熱;
　　9、噪音系數：≤30dB。
5、作業環境
　　1.0 - 40( ℃ )，相對濕度<70%;
　　2.海拔高度：不超越2500 米;
　　3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于1000px 的間隔;
　　4.避免作業在腐蝕性液體、或氣體、塵土、導電纖維或金屬細屑較多的場合;
　　5.避免作業在振蕩或電磁攪擾場合;
　　6.避免長時刻倒置寄存和運送，不能受激烈的碰擊。
6、商品選用
商品界說
配電變壓器為工礦企業與民用修建供配電體系中的主要設備之一，它將10⑹kV或35kV網絡電壓降至用戶運用的230/400V 母線電壓。此類商品適用于溝通50(60)Hz，三相最大額外容量2500kVA(單相最大額外容量833kVA，通常不引薦運用單相變壓器)
　　1) 有很多一級或二級負荷時，宜裝設二臺及以上變壓器，當其間任一臺變壓器斷開時，其他變壓器的容量能滿意一級及二級負荷的用電。一、二級負荷盡可能會集，不宜太渙散。
　　2) 季節性負荷容量較大時，宜裝設專用變壓器。如大型民用S4270D27-29 27 2005.7.29,3:24 AM修建中的空調冷凍機負荷、采暖用電熱負荷等。
　　3) 會集負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
　　4) 當照明負荷較大或動力和照明選用共用變壓器嚴重影響照明質量及燈泡壽數時，可設照明專用變壓器。通常狀況下，動力與照明共用變壓器。

根據運用環境挑選變壓器：
　1) 在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的獨立或附建變電所、小區獨立變電所等?？晒┨暨x的變壓器有S8、S9、S10、SC(B)9、SC(B)10 等。
　　2) 在多層或高層主體修建內，宜選用不燃或難燃型變壓器，如SC(B)9、SC(B)10、SCZ(B)9、SCZ(B)10 等。
　　3) 在多塵或有腐蝕性氣體嚴重影響變壓器安全工作的場合，應選關閉型或密封型變壓器，如B S 9、S9 - 、S10- 、SH12-M 等。
　　4) 不帶可燃性油的高、低配電設備和非油浸的配電變壓器，可設置在一起房間內，此刻變壓器應帶IP2X維護外殼，以策安全。
根據用電負荷挑選變壓器：　
1) 配電變壓器的容量，應歸納各種用電設備的設備容量，求出核算負荷(通常不計消防負荷)，抵償后的視在容量是挑選變壓器容量和臺數的根據。通常變壓器的負荷率85%擺布。此法較簡潔，可作預算容量之用。
2) GB/T17468-1998《電力變壓器選用導則》中，引薦配電變壓器的容量挑選，應根據GB/T17211-1998《干式電力變壓器負載導則》及核算負荷來斷定其容量。上述二導則供給了核算機程序和正常周期負載圖來斷定配電變壓器容量。
7、設備關鍵
　配電變壓器為變電所的主要組件，無外殼干式變壓器直接落地設備，鄰近加維護遮欄;有外殼干式變壓器直接落地設備。其設備拜見國家修建規范規劃圖集。03D201-4 10/0.4kV變壓器室安置及變電所常用設備構件設備。
　8、選型
　　溫度操控體系
　　干式變壓器的安全工作和運用壽數，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超越絕緣耐受溫度使絕緣損壞，是致使變壓器不能正常作業的首要原因之一，因而對變壓器的工作溫度的監測及其報警操控是十分主要的。
　?、棚L機主動操控：經過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，工作溫度上升，當繞組溫度達110℃時，體系主動發動風機冷卻;當繞組溫度低至90℃時，體系主動中止風機。
　　⑵超溫報警、跳閘：經過預埋在低壓繞組中的PTC非線性熱敏測溫電阻收集繞組或鐵心溫度信號。當變壓器繞組溫度持續增加，若到達155℃時，體系輸出超溫報警信號;若溫度持續上升達170℃，變壓器已不能持續工作，須向二次維護回路運送超溫跳閘信號，應使變壓器敏捷跳閘。
　?、菧囟蕊@現體系：經過預埋在低壓繞組中的Pt100熱敏電阻測取溫度改變值，直接顯現各相繞組溫度(三相巡檢及最大值顯現，并可記載前史最高溫度)，可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方(間隔可達1200m)核算機
防護方法
　通常選用IP20防護外殼，可避免直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，形成短路停電等惡性毛病，為帶電有些供給安全屏障。若須將變壓器設備在戶外，則可選用IP23防護外殼，除上述IP20防護功用外，更可避免與垂直線成60°角以內的水滴入。但IP23外殼會使變壓器冷卻才能下降，選用時要注意其工作容量的下降。
過載才能
　　干式變壓器的過載才能與環境溫度、過載前的負載狀況(開始負載)、變壓器的絕緣散熱狀況和發熱時刻常數等有關，若有需求，可向生產廠討取干變的過負荷曲線。
　　怎么運用其過載才能呢?
　?、盘暨x核算變壓器容量時可恰當減?。撼浞挚紤]某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量運用干式變壓器的較強過載才能而減小變壓器容量;對某些不均勻負荷的場合，如供夜間照明等為主的居民區、文化娛樂設備以及空諧和白日照明為主的商場等，可充分運用其過載才能，恰當減小變壓器容量，使其主工作時刻處于滿載或短時過載。
9、查看
　　⒈有無反常聲響及振蕩。
　?、灿袩o有些過熱.有害氣體腐蝕等使絕緣外表爬電痕跡和碳化景象等形成的變色。
　　⒊變壓器的風冷設備工作是不是正常。
　?、锤摺⒌蛪航宇^應無過熱.電纜頭應無漏電、爬電景象。
　?、道@組的溫升應根據變壓器選用的絕緣材料等級，監督溫升不得超越規定值。
　　⒍支撐瓷瓶應無裂紋.放電痕跡。
　?、凡榭蠢@組壓件是不是松動。
　　⒏室內通風、鐵芯風道應無塵埃及雜物阻塞，鐵芯無生銹或腐蝕景象等。
10、差異
變頻器：經過它調整可以到達所需求的用電頻率(50hz,60hz等)，來滿意咱們對用電的特別需求。
變壓器：通常為“降壓器”，常見于小區鄰近或工廠鄰近，它的作用是將超高的電壓降到咱們居民正常用電電壓，滿意大家的平時用電。
干式變壓器和油浸式變壓器是運用最多的兩種變壓器，與油浸式變壓器相對比，干式變壓器的防火功用非常好，多用于關于防火請求較高的場合，如醫院、機場、車站等場合，但相對來說報價跟高，對環境也有必定的請求，比方不能太濕潤、不能有太多的塵埃和污穢等。別的，干式變壓器的工作成熟度不如油浸式變壓器。
